금속 부품에 대해 잘못된 제조 방법을 선택하면 구조적 무결성이 손상되고 예산이 초과되며 출시 기간이 연장되는 결과를 낳게 됩니다. 엔지니어링 및 조달 팀은 맞춤형 부품을 조달할 때 기하학적 복잡성, 엄격한 공차 요구 사항, 부품 크기 및 생산량 제약 조건 사이에서 지속적으로 균형을 유지해야 합니다. 설계 단계 초기에 올바른 프로세스를 선택하면 비용이 많이 드는 다운스트림 수정을 방지하고 최종 제품이 모든 기능 요구 사항을 충족하도록 보장할 수 있습니다. 이 가이드는 대해 판금 제조를 평가 CNC 가공에 하고 비용 역학, 설계 제한, 재료 수율 및 확장성 요소를 분석하여 최적의 제조 결과를 보장하는 증거 기반 프레임워크를 제공합니다. 각 방법의 기계적 현실을 이해함으로써 팀은 가장 효율적인 생산 전략에 맞춰 설계를 조정할 수 있습니다.
정밀도 대 형태: CNC 가공은 뛰어난 정확성을 제공하고 복잡하고 견고한 3D 형상을 처리하는 반면 판금 제조는 인클로저 및 브래킷과 같은 가볍고 균일한 두께의 구성 요소를 생산하는 데 탁월합니다.
비용 확장: 판금 제조는 일반적으로 더 빠른 주기 시간으로 인해 대량 생산 시 부품당 비용이 더 낮은 반면, CNC 가공은 초기 툴링 비용이 낮지만 확장을 위한 부품당 비용이 더 높습니다.
재료 활용: 절삭 CNC 가공은 판금 성형 공정보다 재료 낭비를 더 많이 발생시켜 원자재 지출에 직접적인 영향을 미칩니다.
하이브리드 솔루션: 복잡한 어셈블리에는 구조적 강성, 정밀 결합 및 전체 중량의 균형을 맞추기 위해 두 프로세스의 전략적 조합이 필요한 경우가 많습니다.
목차

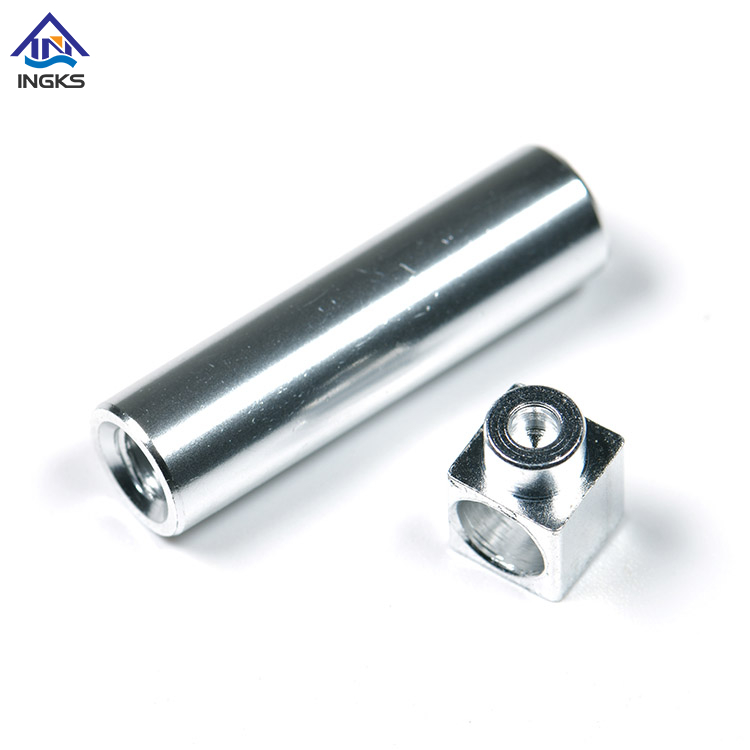

이 절삭 가공 공정은 컴퓨터로 제어되는 절단 도구를 사용하여 빌렛으로 알려진 고체 블록에서 재료를 제거합니다. 밀, 선반 및 라우터는 프로그래밍된 지침에 따라 정확한 움직임을 실행합니다. 이 시스템은 도구 경로 생성을 위해 G 코드 및 CAM 소프트웨어에 전적으로 의존합니다. 작업자는 3D CAD 모델을 기계가 읽을 수 있는 코드로 변환하여 스핀들 속도, 이송 속도 및 도구 조정을 지시합니다. 회전하는 절단 도구는 최종 기하학적 모양이 남을 때까지 과도한 금속을 잘라냅니다. 이 방법을 사용하면 거의 모든 가공 가능한 재료로 매우 복잡한 솔리드 부품을 생성할 수 있으며 최종 치수에 대한 탁월한 제어 기능을 제공합니다.
최신 머시닝 센터는 일반적으로 3축부터 동시 5축 구성까지 다양한 축에서 작동합니다. 3축 기계는 X, Y, Z 평면을 따라 절단 도구를 이동하는데, 이는 상대적으로 평평하거나 직선적인 부품에 적합합니다. 그러나 5축 기계는 두 개의 추가 회전 축을 따라 부품이나 도구 헤드를 회전시킬 수 있습니다. 이 기능을 통해 절삭 공구는 거의 모든 각도에서 공작물에 접근할 수 있으므로 작업자가 수동으로 빌렛 위치를 조정할 필요 없이 복잡한 언더컷, 깊은 공동 및 유기적 윤곽을 생산할 수 있습니다. 이 연속 절단 공정은 전체 부품에 걸쳐 높은 치수 안정성을 보장합니다.
절삭 방법과 달리 이 접근 방식은 평평한 금속 스톡에 적용되는 절단 및 성형 공정을 결합합니다. 레이저, 플라즈마 토치 및 워터젯은 빠른 속도와 효율성으로 금속 시트에서 2D 프로파일을 절단합니다. 프레스 브레이크와 스탬핑 기계는 이러한 평면 패턴을 구부리고 접고 3D 모양으로 형성합니다. 이 공정은 파손 없이 소성 변형을 겪는 재료의 능력에 크게 좌우됩니다. 작업자는 최종 접힌 부품이 필요한 치수와 일치하는지 확인하기 위해 굽힘 허용량과 공제액을 계산해야 합니다. 초기 플랫 패턴은 금속이 굽힘선을 따라 늘어나거나 압축되는 방식을 설명해야 합니다.
2차 조립 요구사항은 초기 성형 단계를 따르는 경우가 많습니다. 기술자는 용접, 리벳팅 및 하드웨어 삽입을 수행하여 기능성 어셈블리를 만듭니다. PEM 너트, 스탠드오프 및 고정 나사를 판금에 직접 설치하면 두꺼운 금속 블록을 두드릴 필요 없이 견고한 고정 지점이 제공됩니다. 스폿 용접 및 TIG 용접은 여러 개의 접힌 패널을 함께 결합하여 견고한 인클로저 또는 복잡한 브래킷을 형성합니다. 이 다단계 작업 흐름은 원시 평면 시트를 특정 공간 범위에 최적화된 가볍고 구조적으로 건전한 구성 요소로 변환합니다.
빼기 방법은 복잡한 내부 특징과 다축 윤곽을 생성하는 데 탁월합니다. 머시닝 센터는 불균일한 두께, 깊은 포켓, 막힌 구멍을 단단한 금속에 쉽게 조각합니다. 벽 두께가 다양한 부품을 설계하여 특정 영역의 무게 대비 강도 비율을 최적화할 수 있습니다. 예를 들어, 항공우주 격벽에는 구조적 무결성을 유지하면서 무게를 줄이기 위해 얇은 웹 섹션으로 연결된 두꺼운 장착 플랜지가 있을 수 있습니다. 절단 도구는 단일 재료에서 이러한 다양한 두께를 직접 조각할 수 있어 연속적인 입자 구조와 최대 강도를 보장합니다.
판금은 균일한 벽 두께와 관련하여 엄격한 제한을 받습니다. 전체 부품은 원래의 평평한 시트의 두께를 유지해야 합니다. 설계자는 2D에서 3D로의 접기 제약도 고려해야 합니다. 굽힘 반경과 K 인자는 금속이 늘어나거나 압축되는 방식을 결정하여 특정 복잡한 형상을 제한합니다. 표준 판금 공정을 사용하면 베이스 두께가 0.250"이고 벽 두께가 0.060"인 부품을 쉽게 생성할 수 없습니다. 루버부터 플랜지까지 모든 기능은 동일한 균일한 스톡으로 형성되어야 하므로 접는 순서 중에 평면 패턴이 겹치거나 간섭하지 않도록 주의 깊은 계획이 필요합니다.
정밀 벤치마크는 이 두 가지 제조 방법을 크게 구분합니다. 머시닝 센터는 일반적으로 ±0.001" ~ ±0.005" 사이의 공차를 달성합니다. 이 수준의 정확도는 기계 부품, 베어링 맞춤 및 고정밀 항공우주 밸브를 연동하는 데 필수적입니다. 샤프트를 하우징에 압입해야 하는 경우 적절한 기능을 보장하려면 치수 변화를 엄격하게 제어해야 합니다. 견고한 기계 프레임, 고품질 선형 가이드 및 고급 열 보상 시스템을 통해 현대 밀 및 선반은 생산 실행 전반에 걸쳐 이러한 엄격한 공차를 일관되게 유지할 수 있습니다.
판금 공차 범위는 일반적으로 ±0.010"~±0.030"입니다. 굽힘 후 소재의 스프링백으로 인해 극도로 엄격한 공차를 유지하기가 어렵습니다. 프레스 브레이크가 강철 조각을 구부릴 때 압력이 해제되면 재료는 자연스럽게 원래의 평평한 상태로 약간 돌아가려고 합니다. 작업자는 보상을 위해 재료를 과도하게 구부려야 하지만 재료 경도와 두께의 변화로 인해 정확한 예측이 어려워집니다. 절단 및 용접으로 인한 열로 인해 뒤틀림 현상도 발생합니다. 굽힘 메커니즘은 본질적으로 견고한 절단 도구에 비해 달성 가능한 정밀도를 제한합니다.
물리적 치수 요구 사항에 따라 기본 프로세스 선택이 결정되는 경우가 많습니다. 대형 인클로저, 섀시 및 구조 패널은 거대한 금속 빌릿을 조각하는 데 비용이 매우 많이 듭니다. 이러한 거대한 고체 블록의 기계 시간과 원자재 비용으로 인해 절삭 방법은 크고 속이 빈 구조에 비실용적입니다. 벽이 얇은 상자를 만들기 위해 500파운드 알루미늄 블록의 90%를 제거하는 것은 엄청난 양의 자원을 낭비하고 며칠 동안 값비싼 기계 시간을 묶어두는 것입니다.
판금은 대규모 부피 공간을 효율적으로 처리합니다. 제조업체는 대형 패널과 인클로저를 만들기 위해 평평한 시트를 자르고 접습니다. 이를 통해 필요한 구조적 공간을 확보하면서 운송, 취급 및 자재 비용을 최소화할 수 있습니다. 서버 랙 또는 산업용 제어 캐비닛은 접힌 판금에 전적으로 의존하여 견고한 금속의 과도한 무게 없이 큰 내부 부피를 제공합니다. 단일 표준 크기 시트에 여러 개의 대형 부품을 중첩할 수 있는 기능은 이러한 대규모 구성 요소의 재료 사용을 더욱 최적화합니다.
설치 비용은 두 가지 방법에 따라 크게 다릅니다. 가공에는 빌렛을 안전하게 고정하기 위한 광범위한 CAM 프로그래밍과 맞춤형 고정 장치가 필요합니다. 프로그래머는 모든 공구 이동을 정의하고, 적절한 커터를 선택하고, 충돌을 방지하기 위한 프로세스를 시뮬레이션해야 합니다. 판금에는 플랫 패턴 생성과 프레스 브레이크 설정이 필요합니다. 작업자는 필요한 굽힘 반경에 맞는 올바른 V-다이와 펀치를 선택하고 백게이지 위치를 프로그래밍합니다. 두 프로세스 모두 선행 엔지니어링 시간이 필요하지만 설정 특성에 따라 가장 효율적인 생산량이 결정됩니다.
맞춤형 프로토타입 제작 단계에서 CAD 모델의 반복은 리드 타임에 영향을 미칩니다. 새로운 가공 도구 경로를 프로그래밍하는 것이 판금 굽힘 허용량과 레이저 절단기의 배열 레이아웃을 다시 계산하는 것보다 빠른 경우가 많습니다. 구멍을 0.100"만큼 이동해야 하는 경우 CAM 프로그래머는 단순히 좌표를 업데이트합니다. 판금에서 구멍을 이동하려면 근처 굽힘 작업 중에 변형되지 않도록 전체 플랫 패턴을 조정해야 할 수 있습니다. 그러나 사이클 시간은 규모 면에서 이점을 바꿉니다. 판금 펀칭 및 레이저 절단은 대량 생산의 경우 매우 빠릅니다. 가공 사이클 시간은 총 생산량에 관계없이 부품별로 상대적으로 고정적으로 유지됩니다.
생산 단계 | CNC 가공 역학 | 판금 역학 |
|---|---|---|
프로토타이핑 속도 | 빠른 도구 경로 업데이트, 최소한의 물리적 도구 변경. | 플랫 패턴 재계산 및 잠재적인 다이 교환이 필요합니다. |
설정 복잡성 | 높음(맞춤형 워크홀딩, 광범위한 CAM 프로그래밍). | 보통(표준 다이, 레이저 네스팅 소프트웨어). |
대용량 사이클 시간 | 정적(부품당 절단 시간이 일정하게 유지됨) | 신속함(펀칭 및 레이저 절단 규모가 효율적으로 이루어짐). |
설계 반복 비용 | 낮음에서 보통(소프트웨어 업데이트). | 보통 ~ 높음(새 플랫 패턴이 필요할 수 있음) |
자재 폐기물은 전체 지출에서 중요한 역할을 합니다. 절삭 가공으로 인해 칩의 재료 손실이 50%~80% 발생할 수 있습니다. 재활용 쓰레기통에 들어가는 재료까지 포함하여 전체 원료 빌렛에 대한 비용을 지불합니다. 판금 네스팅 소프트웨어는 플랫 패턴을 원시 시트에 단단히 패킹하여 수율을 최대화하며 종종 80% ~ 90%의 재료 활용도를 달성합니다. 원자재 효율성의 이러한 차이는 생산을 수천 단위로 확장할 때 주요 재정적 요인이 됩니다.
2차 작업도 최종 비용에 영향을 미칩니다. 판금 조립품에는 용접, 연삭 및 마감 작업이 필요한 경우가 많습니다. 용접된 모서리는 미적으로 보기 좋게 매끄럽게 연마되어야 하며, 이로 인해 프로젝트에 수작업 비용이 추가됩니다. 가공된 부품은 바로 사용할 수 있도록 기계에서 나오는 경우가 많으며 진동 텀블러에서 최소한의 디버링만 하면 됩니다. 마지막으로, 대량 가공에는 빈번한 절삭 공구 교체가 필요합니다. 엔드밀과 드릴은 마모되고 파손되며, 이러한 툴링 마모는 장기적인 단가 계산에 반영되어야 합니다.
머시닝 센터는 다양한 고형 재료를 처리합니다. 이상적인 후보에는 뛰어난 기계 가공성과 높은 중량 대비 강도 비율을 제공하는 6061 및 7075와 같은 알루미늄 합금이 포함됩니다. 경강, 스테인리스강, 티타늄, 황동도 뛰어난 성능을 발휘하지만 서로 다른 절단 전략이 필요합니다. Delrin, PEEK, 폴리카보네이트와 같은 엔지니어링 플라스틱은 엄격한 공차와 특정 전기적 또는 화학적 특성이 필요한 비금속 응용 분야에 일반적으로 사용됩니다.
재료 경도는 가공 시간과 공구 마모에 직접적인 영향을 미칩니다. 인코넬이나 경화 공구강과 같은 더 단단한 재료에는 더 느린 이송 속도, 견고한 설정, 특수 초경 또는 세라믹 절단 도구가 필요합니다. 이로 인해 생산 시간과 비용이 크게 늘어납니다. 부드러운 합금은 가공 속도가 빠르지만 재료 번짐이나 커터의 구성인선을 방지하기 위해 경사각이 높은 특정 공구 형상이 필요할 수 있습니다. 선택한 재료의 가공성 등급을 이해하면 실제 생산 비용을 정확하게 예측하는 데 도움이 됩니다.
조형 과정에는 부러지지 않고 구부러질 수 있는 재료가 필요합니다. 이상적인 후보에는 냉간 압연 강과 304 및 316과 같은 스테인레스 강 등급이 포함됩니다. 알루미늄 합금, 특히 5052는 우수한 성형성과 내식성으로 인해 인기가 높습니다. 구리는 전도성과 굽힘 용이성으로 인해 전기 버스바 및 접지 부품에도 자주 사용됩니다. 재료는 절곡기에서 살아남으려면 강도와 유연성의 적절한 균형을 갖춰야 합니다.
연성, 연신율, 인장 강도는 중요한 특성입니다. 이러한 요소는 굽힘 과정에서 균열이 발생하는 것을 방지합니다. 7075-T6 알루미늄과 같이 너무 부서지기 쉬운 재료는 굽힘선을 따라 파손되어 부품을 쓸모 없게 만듭니다. 설계자는 굽힘 반경을 재료 두께 및 성질에 맞춰야 합니다. 두껍고 단단한 재료를 급격하게 구부리면 거의 확실하게 파손이 발생합니다. 신장률이 높은 재료를 선택하면 변형 중에 금속이 툴링 주위로 원활하게 흐르게 됩니다.
절삭 공정을 위한 설계에는 비용이 증가하고 리드 타임이 연장될 수 있는 특정한 위험이 따릅니다. 엔지니어들은 표준 도구가 닿을 수 없는 깊고 접근하기 어려운 포켓을 설계하는 경우가 많습니다. 중요하지 않은 형상에 불필요하게 엄격한 공차를 지정하면 기계공이 더 느린 마무리 작업을 사용하고 엄격한 검사를 수행하게 되므로 불필요하게 비용이 증가합니다. 날카로운 내부 코너를 설계하려면 브로치나 EDM 공정과 같은 특수하고 값비싼 툴링이 필요합니다. 회전하는 라운드 엔드밀은 자연스럽게 반경을 남기기 때문입니다.
일반적인 엔드밀 크기와 일치하도록 코너 반경을 표준화하여 더 크고 견고한 공구를 사용할 수 있습니다.
공구 편향과 떨림을 방지하기 위해 밀링된 포켓의 깊이 대 직경 비율을 제한합니다.
결합 부품에 기능적으로 필요한 경우에만 엄격한 공차를 적용하고 중요하지 않은 치수는 그대로 둡니다.
가공 중에 부품을 여러 번 뒤집거나 위치를 변경해야 하는 기능을 설계하지 마십시오.
판금 설계에는 다양한 과제가 있습니다. 재료 두께보다 굽힘 반경을 작게 지정하면 균열이 발생하고 접힌 부분의 구조적 무결성이 약화됩니다. 구멍이나 형상을 굽힘선에 너무 가깝게 배치하면 금속이 늘어나고 구멍이 원형 밖으로 당겨지면서 성형 중에 뒤틀림이 발생합니다. 재료 결 방향을 무시하면 최종 부품이 약해집니다. 결과 평행하게 구부러지면 파손 가능성이 높아지기 때문입니다.
표준 툴링 반경을 활용하여 맞춤형 다이 전하를 방지하고 일관된 굽힘을 보장합니다.
재료가 V-다이에 단단히 고정되도록 제조업체에서 권장하는 최소 플랜지 길이를 준수하십시오.
굽힘 여유를 확인하고 형상 왜곡을 방지하려면 생산 전에 항상 평면 패턴 시뮬레이션을 실행하십시오.
재료가 찢어지는 것을 방지하기 위해 여러 굽힘이 만나는 모서리에 릴리프 컷을 디자인합니다.
원자재 가용성은 프로젝트 일정에 영향을 미칩니다. 가공용 빌렛 스톡과 가공용 평판 스톡은 시장 상황에 따라 리드 타임이 다를 수 있습니다. 표준 알루미늄 시트는 쉽게 구할 수 있는 반면, 특정 직경의 티타늄 스톡 바에는 몇 주의 리드 타임이 필요할 수 있습니다. 표준 자재 크기와 두께를 중심으로 설계하면 공급망 지연을 완화하고 프로젝트를 일정대로 유지하는 데 도움이 됩니다.
기계 가용성 병목 현상은 배송 일정에도 영향을 미칩니다. 고급 5축 머시닝 센터는 특수한 특성과 높은 수요로 인해 표준 2D 레이저 절단기보다 대기열 시간이 더 긴 경우가 많습니다. 작업장에는 10개의 레이저 절단기가 있지만 5축 밀링은 2개만 있을 수 있습니다. 선택한 제조 파트너의 역량을 이해하면 현실적인 리드 타임 기대치를 설정하고 공급망 중단을 방지하는 데 도움이 됩니다. 더욱 쉽게 사용할 수 있는 프로세스를 활용하도록 설계를 다양화하면 출시 기간을 단축할 수 있습니다.
많은 복잡한 어셈블리에는 두 프로세스의 전략적 조합이 필요합니다. 특정 응용 분야에서는 두 가지 방법 모두 단독으로 충분하지 않습니다. 하나의 프로세스에만 엄격하게 의존하면 설계가 손상되거나 비용이 부풀려지는 경우가 많습니다. 절삭 가공과 성형 제조의 장점을 활용함으로써 엔지니어링 팀은 경제적 실행 가능성을 유지하면서 엄격한 성능 기준을 충족하는 고도로 최적화된 제품을 만들 수 있습니다.
일반적인 예로는 판금 전자 인클로저가 있습니다. 본체는 접힌 판금을 사용하여 경량 보호와 큰 내부 용적을 제공합니다. 내부에는 가공된 알루미늄 방열판이 전자 장치의 열 부하를 관리합니다. 가공된 장착 스탠드오프는 판금만으로는 보장할 수 없는 정밀한 PCB 정렬을 보장합니다. 두 가지 기능을 모두 갖춘 제조업체에서 소싱하면 공급업체 관리 오버헤드가 줄어듭니다. 이 통합 접근 방식은 구조적 강성, 정밀 결합 및 전체 중량의 균형을 효과적으로 유지하여 우수한 최종 제품을 만들어냅니다.
판금 가공과 절삭 가공 간의 선택은 전적으로 특정 프로젝트 요구 사항에 따라 달라집니다. 객관적으로 어떤 프로세스가 높은 정밀도, 복잡한 3D 형상, 엄격한 결합 공차 및 특정 표면 마감을 더 향상시키는지는 중요하지 않습니다. 균일한 두께가 허용되고, 큰 외피가 필요하며, 대량 확장성이 필요한 경량 인클로저, 브래킷 및 패널의 경우 성형 판금 공정을 선택하십시오.
Wuxi Ingks Metal Parts는 전 세계 고객을 위한 정밀 CNC 가공, 판금 제조 및 맞춤형 금속 부품 제조를 전문으로 합니다. 첨단 생산 능력과 숙련된 엔지니어링 지원을 바탕으로 이 회사는 다양한 산업 응용 분야에 맞는 고품질 프로토타입 및 생산 솔루션을 제공합니다. 제조 방법을 부품의 형상, 공차 및 부피 제약 조건에 맞게 조정해야 합니다.
현재 구성요소 설계에 대한 철저한 DFM 검토를 수행하여 비용 절감 기회를 파악하십시오.
생산량 예측을 평가하여 제품 수명주기에 가장 비용 효과적인 확장 전략을 결정하십시오.
기술 상담을 위해 CAD 파일(STEP 또는 IGES 형식)을 제조 파트너에게 업로드하세요.
귀하의 디자인이 두 제조 방법 중 하나를 허용하는 경우 두 프로세스에 대한 비교 견적을 요청하십시오.
A: 볼륨과 기하학에 따라 다릅니다. 가공은 프로토타입의 설정 비용이 낮지만 규모에 따라 부품당 비용이 더 높은 경우가 많습니다. 판금은 설치 비용이 더 높지만 더 빠른 사이클 시간으로 인해 대량 생산 시 단위당 훨씬 더 저렴해집니다.
답: 그렇습니다. 머시닝 센터에서는 판금 부품에 대한 보조 작업을 자주 수행합니다. 여기에는 정밀한 나사 태핑, 공차가 엄격한 포켓 밀링, 표준 펀칭이나 레이저 절단이 달성할 수 없는 특정 결합 영역 표면 처리가 포함됩니다.
A: 가공은 일반적으로 초기 프로토타입의 리드 타임을 더 빠르게 제공합니다. 3D CAD 모델에서 공구 경로를 생성하는 것은 레이저 배열 프로그래밍, 굽힘 공제 계산, 단일 판금 부품에 대한 프레스 브레이크 툴링 설정보다 빠른 경우가 많습니다.
A: 기계 가공에서는 일반적으로 ±0.001"~±0.005" 사이의 엄격한 공차를 달성합니다. 판금 제조에서는 일반적으로 재료 스프링백 및 굽힘 메커니즘으로 인해 ±0.010"~±0.030" 범위의 더 느슨한 공차를 유지합니다.
A: 빠른 펀칭 및 레이저 절단 속도로 인해 판금을 많이 선호합니다. 가공 사이클 시간은 부품별로 정적으로 유지되므로 복잡한 3D 형상이 엄격하게 요구되지 않는 한 수만 개의 장치를 확장하는 데 비용 효율성이 떨어집니다.
A: 전자 인클로저에는 판금 가공이 거의 항상 더 좋습니다. 균일한 벽을 갖춘 크고 속이 빈 경량 상자를 효율적으로 생성합니다. 견고한 블록으로 인클로저를 가공하면 엄청난 양의 재료와 기계 시간이 낭비됩니다.
