구조적 무결성이나 단위 경제성을 손상시키지 않고 CAD 모델을 물리적이고 내구성이 뛰어난 금속 구성 요소로 전환하는 것은 하드웨어 개발 및 산업 확장의 주요 병목 현상입니다. 정밀도 요구 사항, 자재 제약 및 리드 타임의 균형을 맞추는 것은 엔지니어링 및 조달 팀에게 복잡한 과제를 제시합니다. 잘못된 제조 프로세스를 선택하거나 검증되지 않은 공급업체를 선택하면 지연이 복잡해지고 제품 출시가 지연되며 심각한 공급망 취약성이 발생하는 경우가 많습니다.
이러한 과제를 해결하려면 기업에는 금속 부품 제조에 대한 구조화된 평가 프레임워크가 필요합니다 . 성공적인 조달을 위해서는 부품의 특정한 기하학적, 기능적 요구 사항을 올바른 제조 방법과 엄격한 심사를 거친 생산 파트너와 일치시켜야 합니다. 이 가이드에서는 안정적인 부품 생산을 보장하기 위해 프로세스를 평가하고, 파트너를 선택하고, 효과적인 소싱 전략을 실행하기 위한 필수 기준을 살펴봅니다.
프로세스는 단위 경제성을 결정합니다. CNC 가공, 판금 제조, 압출 및 주조 중 하나를 선택하면 툴링 비용, 리드 타임 및 확장성이 근본적으로 달라집니다.
공차로 인한 비용 증가: 공차와 표면 마감을 과도하게 지정하면 가공 시간과 폐기율이 기하급수적으로 늘어납니다. 제조 가능성을 위한 설계(DFM)를 적용하는 것은 비용 관리에 매우 중요합니다.
공급업체 역량은 매우 다양합니다. 파트너를 평가하려면 장비 목록을 넘어 품질 관리 시스템(QMS), 자재 추적성 및 산업별 인증(예: ISO 9001, AS9100)을 평가해야 합니다.
소싱 모델이 진화하고 있습니다. 조달 팀은 디지털 MaaS(Manufacturing-as-a-Service) 플랫폼의 속도 및 용량과 비교하여 기존 제작업체의 현지화된 제어를 비교 평가해야 합니다.
목차
재료 특성을 적용 환경에 맞추는 것이 성공적인 부품 구현의 첫 번째 단계입니다. 엔지니어는 부품의 작동 요구 사항에 맞춰 항복 강도, 열 전도성 및 내부식성을 평가해야 합니다. 잘못된 합금을 선택하면 현장에서 조기 파손이 발생하거나 생산 중 절삭 공구가 과도하게 마모될 수 있습니다. 바닷물에 대한 지속적인 노출, 진동이 심한 환경 또는 극심한 온도 변동과 같이 부품이 직면하게 될 특정 환경 요인을 살펴봐야 합니다.
성능과 제조 가능성의 균형을 맞추려면 일반적인 합금을 비교하는 것이 필수적입니다. 알루미늄 6061은 우수한 가공성과 적당한 강도를 제공하므로 범용 브래킷 및 인클로저의 필수 요소입니다. 알루미늄 7075는 항공우주 분야에 더 높은 강도를 제공하지만 기계 가공 및 용접이 더 까다롭습니다. 스테인레스 스틸 304는 일반적인 내식성에 대한 표준인 반면, 316은 몰리브덴 함량으로 인해 열악한 해양 또는 화학 환경에 선호됩니다. 티타늄은 뛰어난 중량 대비 강도 비율을 제공하지만 원자재 비용과 가공 난이도를 크게 증가시켜 특수 툴링과 견고한 설정이 필요합니다.
재료 | 주요 속성 | 일반적인 응용 | 가공성 |
|---|---|---|---|
알루미늄 6061 | 강도가 좋고, 용접이 가능하며, 내식성이 뛰어납니다. | 일반구조부품, 자동차부품 | 훌륭한 |
알루미늄 7075 | 높은 강도 대 중량 비율, 높은 피로 강도 | 항공우주 프레임, 고응력 기어 | 공정한 |
스테인레스 스틸 304 | 우수한 성형성, 우수한 내식성 | 식품 가공 장비, 가전 제품 | 좋은 |
스테인레스 스틸 316 | 우수한 내식성(염화물/산) | 해양 하드웨어, 화학 처리 탱크 | 공정한 |
티타늄(Ti-6Al-4V) | 뛰어난 무게 대비 강도, 생체 적합성 | 의료용 임플란트, 항공우주 터빈 | 나쁨(강한 설정 필요) |
올바른 시작 원료 폼 팩터를 선택하면 초기 가공 시간과 재료 낭비가 최소화됩니다. 금속 빌렛, 시트 플레이트, 바, 돌출부, 튜브 또는 와이어로 시작하는 것은 전적으로 최종 부품 형상에 따라 달라집니다. 거의 그물 모양의 압출이나 적절한 크기의 스톡 바를 사용하면 제거해야 하는 재료의 양이 줄어듭니다. 긴 L자형 브래킷이 필요한 경우 견고한 직사각형 빌렛을 가공하면 엄청난 양의 재료와 가공 시간이 낭비됩니다. L자형 돌출 프로파일로 시작하여 특정 구멍 패턴과 컷아웃을 간단히 가공하는 것이 훨씬 더 효율적입니다.
기본 CAD 설정이 아닌 기능 요구 사항을 기반으로 기준 공차를 설정하면 불필요한 비용 인플레이션을 방지할 수 있습니다. 부품에 전역적으로 적용되는 기본 엄격한 공차로 인해 제조업체는 더 느린 이송 속도, 더 빈번한 도구 변경 및 지속적인 수동 검사를 사용하게 됩니다. 엔지니어는 중요한 결합 표면, 베어링 맞춤 또는 기능적 특징에만 엄격한 공차를 적용해야 하며, 외부 외관 프로파일이나 틈새 구멍과 같이 중요하지 않은 치수에 대해서는 더 느슨한 공차를 허용해야 합니다.
GD&T(기하학적 치수 및 공차)는 제조업체에 정확한 설계 의도를 전달하는 데 중요한 역할을 합니다. 데이텀, 동심도, 평탄도 및 실제 위치를 명확하게 정의함으로써 GD&T는 모호성을 제거합니다. 구멍 직경에 대한 플러스/마이너스 공차를 제공하는 대신 GD&T는 해당 구멍이 부품의 나머지 부분과 어떻게 관련되는지 정확하게 지정합니다. 이러한 정확한 의사소통은 작업 현장에서 잘못된 해석을 방지하여 거부율을 줄이고 최종 부품이 어셈블리 내에서 올바르게 작동하도록 보장합니다. 기계 기술자는 적절한 GD&T 설명선을 보고 동심도를 유지하기 위해 동일한 설정에서 어떤 표면을 가공해야 하는지 즉시 알 수 있습니다.
필요한 생산량에 따라 실행 가능한 제조 방법이 결정됩니다. 프로토타입 제작과 소량 생산은 단위당 비용이 더 높더라도 초기 툴링 비용이 낮은 프로세스를 선호합니다. 3축 CNC 밀링 또는 레이저 절단과 같은 프로세스에는 맞춤형 툴링이 거의 필요하지 않으므로 다음 주에 부품 형상이 변경될 수 있는 반복 설계 단계에 적합합니다.
반대로, 대량 생산은 장기적으로 단위당 비용을 최소화하기 위해 상당한 초기 툴링 투자를 정당화합니다. 생산 규모를 확장하려면 손익분기점을 이해하는 것이 필요합니다. 기본 CNC 가공과 같은 소량 방법에서 스탬핑이나 다이캐스팅과 같은 대량 방법으로 전환하는 것은 수량이 증가함에 따라 재정적으로 필요해집니다. 이러한 임계값을 분석하면 조달 팀이 제품의 예상 수명주기 볼륨에 대해 가장 경제적인 프로세스를 선택할 수 있습니다. 1년에 10,000개를 생산하는 경우 단단한 블록에서 각각을 가공하는 것은 올바른 방법이 아닙니다.

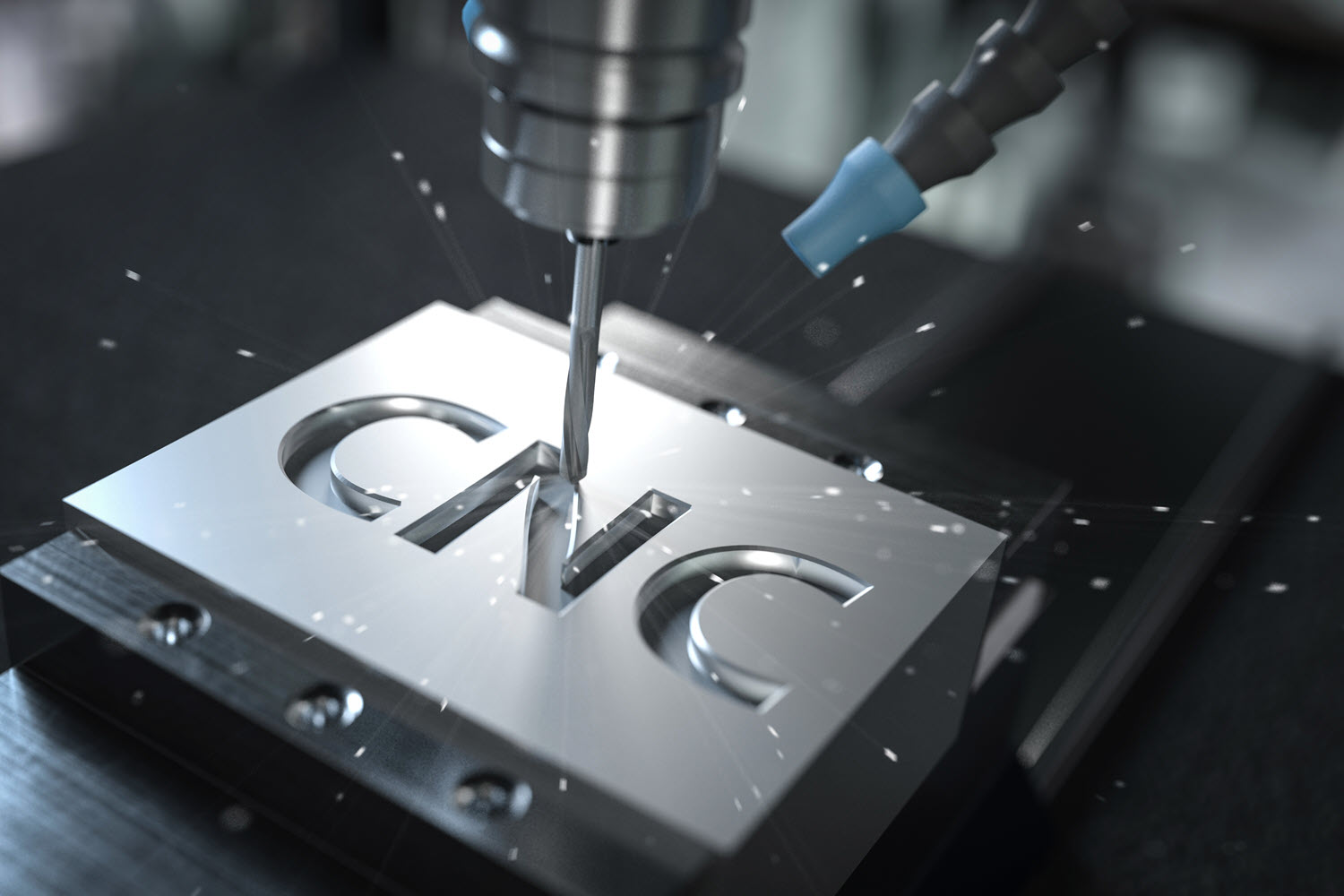

CNC 가공은 복잡한 형상과 엄격한 공차를 생성하기 위한 표준입니다. 3축 밀링은 단일 방향에서 기능에 액세스할 수 있는 더 단순한 평면 부품에 적합합니다. 4축 및 5축 기계는 단일 설정으로 절삭 공구 또는 공작물을 연결하여 복잡한 다면 구성 요소를 가공할 수 있습니다. 이렇게 하면 작업자가 수동으로 부품을 뒤집고 다시 고정해야 하는 필요성이 줄어듭니다. 이는 공차 누적 오류의 일반적인 원인입니다. CNC 터닝은 원통형 부품에 활용되며, 고정된 절단 도구에 대해 공작물을 회전시켜 샤프트, 부싱 및 맞춤형 패스너를 만듭니다.
CNC 가공의 주요 절충점은 높은 정밀도와 우수한 표면 조도, 높은 단위당 비용 및 재료 낭비와 관련이 있습니다. 이는 견고한 금속 빌렛에서 시작하는 절삭 공정이기 때문에 원자재의 상당 부분이 칩으로 가공됩니다. 따라서 CNC 가공은 다른 방법을 위한 툴링이 불가능한 중소 규모 또는 매우 복잡한 부품에 이상적입니다. 이는 또한 주조 또는 압출된 부품에 대한 2차 작업을 위한 유용한 방법으로, 1차 공정에서는 달성할 수 없는 최종 고정밀 기능을 추가합니다.
판금 제조에는 평평한 금속 시트를 절단하고 구부리고 조립하여 기능적인 구성 요소를 만드는 작업이 포함됩니다. 프로세스에는 레이저 절단, 워터젯 절단, 펀칭, 프레스 브레이크를 통한 굽힘 및 용접이 포함됩니다. 이 방법은 인클로저, 브래킷, 패널 및 구조적 섀시를 만드는 데 매우 효율적입니다. 레이저 절단은 빠르고 정확한 2D 프로파일을 제공하는 반면, CNC 프레스 브레이크는 이러한 프로파일을 견고한 3D 구조로 접습니다.
판금 작업의 확장성은 프로토타입 제작과 생산 모두에 탁월합니다. 그러나 벽 두께와 복잡한 내부 형상 생성에 한계가 있습니다. 제조 가능성과 구조적 무결성을 보장하려면 부품을 균일한 벽 두께와 표준 굽힘 반경으로 설계해야 합니다. 설계에 다양한 벽 두께나 복잡한 3D 윤곽이 필요한 경우 판금은 올바른 선택이 아닙니다. 또한 재료 유형과 두께에 따라 특정 툴링 조정이 필요한 굽힘 공정 중 스프링백을 고려해야 합니다.
금속 압출에는 가열된 금속 빌렛을 성형 다이에 밀어 넣어 연속적이고 균일한 단면 프로파일을 생성하는 과정이 포함됩니다. 이 프로세스는 구조 레일, 방열판, 프레임 및 맞춤형 건축 요소를 만드는 데 널리 사용됩니다. 알루미늄은 가단성과 우수한 열적 특성으로 인해 압출에 사용되는 가장 일반적인 재료입니다. 이 공정을 통해 내부 공동이 있는 복잡한 단면을 생성할 수 있는데, 이는 솔리드 스톡에서 기계로 가공하는 것이 불가능합니다.
압출의 경제적 프로필은 맞춤형 다이에 대한 적절한 선행 툴링 비용과 낮은 실행 비용 및 선형 부품의 빠르고 반복 가능한 생산이 균형을 이루는 것이 특징입니다. 프로파일이 압출되면 길이에 맞게 절단하고 2차 CNC 가공을 거쳐 탭 구멍, 장착 슬롯 또는 정밀한 결합 표면과 같은 특정 기능을 추가할 수 있습니다. 벌크 형상을 압출하고 세부 사항을 가공하는 이러한 하이브리드 접근 방식은 복잡한 선형 부품을 생산하는 매우 효율적인 방법입니다.
주조 및 단조는 구조적 무결성, 특정 입자 흐름 또는 대량의 볼륨이 필요할 때 활용됩니다. 인베스트먼트 주조는 터빈 블레이드나 복잡한 매니폴드에 자주 사용되는 표면 마감이 뛰어난 복잡하고 그물 모양에 가까운 부품에 이상적입니다. 다이캐스팅은 고압 하에서 용융 금속을 금형 캐비티에 밀어 넣기 때문에 엔진 블록이나 통신 인클로저와 같은 대용량의 복잡한 비철 부품에 적합합니다. 단조는 국부적인 압축력을 사용하여 금속을 형성하고 입자 구조를 정렬하여 부품 강도를 최대화하므로 자동차 서스펜션 암과 같은 중요한 하중 지지 부품에 사용됩니다.
이러한 방법은 높은 초기 툴링 비용과 금형 또는 금형 제작 리드 타임이 더 긴 것이 특징입니다. 다이는 공정의 열적, 기계적 응력을 견딜 수 있도록 경화된 공구강으로 가공되어야 합니다. 그러나 장기 단위 비용이 매우 낮고 재료 낭비가 최소화되어 대량 생산에 선호되는 선택입니다. 툴링이 검증되면 하루에 수백 또는 수천 개의 부품을 생산할 수 있습니다.
방전 가공(와이어 및 싱커 EDM)은 전도성이 있고 매우 단단한 재료를 미세한 정밀도로 가공하는 데 사용됩니다. EDM은 기계적 힘을 가하지 않고 전기 스파크를 사용하여 재료를 침식하므로 섬세한 형상, 날카로운 내부 모서리 및 경화된 공구강에 이상적입니다. 절삭력이 없기 때문에 공구 휘어짐이나 부품 뒤틀림을 걱정할 필요가 없으며 표준 엔드밀로는 결코 도달할 수 없는 매우 취약한 구조나 깊고 좁은 슬롯을 생성할 수 있습니다.
회전식 튜브 레이저 절단은 구조 프레임, 트러스 및 복잡한 관형 프로파일에 대한 신속한 처리를 제공합니다. 이 기술은 원형, 정사각형 또는 직사각형 튜브의 구멍, 슬롯 및 복잡한 끝 형상을 정밀하게 절단하여 구조 어셈블리의 수동 레이아웃 및 절단 시간을 크게 줄입니다. 용접을 위해 서로 맞도록 튜브 끝을 수동으로 처리하는 대신 튜브 레이저를 사용하면 몇 초 만에 완벽한 연동 조인트를 절단할 수 있으므로 작업 현장에서 조립 및 용접 시간이 크게 단축됩니다.
DMLS(직접 금속 레이저 소결) 및 바인더 분사를 포함한 금속 적층 제조는 부품을 층별로 제작합니다. 이 프로세스는 매우 복잡한 내부 형상, 생성 설계를 통한 경량화, 기존 기계 가공이 불가능했던 부품의 신속한 프로토타입 제작에 적합합니다. 이를 통해 엔지니어는 여러 부품으로 구성된 어셈블리를 단일 인쇄 구성 요소로 통합하여 어셈블리 시간과 잠재적인 오류 지점을 제거할 수 있습니다.
현재 제한 사항으로는 느린 생산 속도, 높은 재료 비용, CNC 가공에 비해 표면 마감이 거칠다는 점 등이 있습니다. 또한, 금속 3D 프린팅 부품은 결합 표면의 중요한 공차를 달성하기 위해 2차 가공 작업이 필요한 경우가 많습니다. 또한 부품을 빌드 플레이트에서 조심스럽게 제거해야 하며 지지 구조를 기계로 가공하거나 연마해야 합니다. 인쇄 과정에서 발생하는 열 응력으로 인해 뒤틀림을 방지하기 위해 인쇄 후 열처리가 필요한 경우가 많습니다.
표준 공차에서 엄격한 공차로 이동하면 제조 비용이 기하급수적으로 증가합니다. 더 엄격한 공차를 달성하려면 특수 툴링, 느린 이송 속도, 다중 마감 패스 및 엄격한 CMM 검사가 필요합니다. 이로 인해 기계 시간이 늘어나고 부품 폐기 가능성이 높아집니다. +/- 0.001인치의 공차를 지정할 때 기계 기술자는 공구 마모, 기계 열팽창 및 절단 중 재료 응력 완화를 고려해야 합니다. 그들은 부품을 거칠게 만들고 스트레스를 해소하기 위해 그대로 둔 다음 최종 마무리 작업을 위해 다시 돌아와야 할 수도 있습니다. 이 모든 것이 생산 주기에 시간을 추가합니다.
원자재 수율 최적화는 전체 지출을 대폭 줄입니다. 판금의 경우 네스팅 알고리즘은 플랫 패턴을 정렬하여 시트 활용도를 최대화하고 절단 부분을 최소화합니다. 좋은 네스팅 소프트웨어는 재료 활용도를 60%에서 85% 이상으로 높일 수 있으며, 이는 부품당 재료 비용을 직접적으로 낮추는 데 도움이 됩니다. CNC 가공의 경우 빌렛 블록의 크기를 최종 부품 치수에 가깝게 조정하면 과도한 재료 제거가 최소화되어 재료 비용과 가공 시간이 모두 절약됩니다. 맞춤형 크기의 원자재를 구매하면 파운드당 초기 비용이 더 높을 수 있지만 기계 시간 절감 효과가 재료 프리미엄보다 더 큰 경우가 많습니다.
접합 방법을 평가하는 것은 DFA(Design for Assembly)의 중요한 구성 요소입니다. 용접이나 브레이징과 같은 영구 접합 방법은 높은 강도를 제공하지만 스패터를 제거하거나 솔기를 평평하게 연마하려면 숙련된 노동력, 특수 고정 장치 및 용접 후 마무리가 필요합니다. 나사형 패스너, 리벳 또는 PEM 자체 클린칭 너트를 사용한 기계적 고정은 모듈화와 간편한 조립을 제공하므로 유지 관리를 위해 부품을 분해할 수 있습니다.
설계 단계에서 하드웨어 삽입을 사전 계획하면 후처리 인력과 조립 오류가 줄어듭니다. 표준 PEM 너트 또는 스탠드오프를 수용하도록 부품을 설계하면 조립 공정이 간소화되고 반복 가능하고 안전한 연결이 보장됩니다. 얇은 판금 부품에 수십 개의 구멍을 태핑하여 종종 나사산이 벗겨지는 대신, 자체 클린칭 너트를 누르면 단시간에 견고하고 하중을 견딜 수 있는 나사산이 제공됩니다.
양극 산화 처리, 분체 코팅, 도금, 비드 블라스팅, 열처리 등의 후처리 요구 사항은 재정적 비용과 리드 타임 모두에 영향을 미칩니다. 이러한 작업에는 전문 마감 시설로의 아웃소싱이 필요한 경우가 많아 운송 시간과 물류 복잡성이 추가됩니다. 부품이 기본 제조 시설을 떠날 때마다 리드 타임에 일수가 추가되고 운송 중 손상 위험이 새로 발생합니다.
엔지니어는 기능적으로나 미적으로 필요한 경우에만 마감재를 지정해야 합니다. 눈에 보이지 않는 내부 부품에 외관 마감을 과도하게 지정하면 부품 성능을 향상시키지 않으면서 불필요한 비용이 추가됩니다. 브래킷이 기계 섀시 내부 깊숙이 묻혀 있는 경우 기본적인 내식성을 위해 단순하고 투명한 이리다이트 코팅으로 충분합니다. 완벽하고 미용적으로 가려진 단단한 양극 산화 마감 처리가 필요하지 않습니다.
실행 가능한 DFM 전략을 구현하면 낭비가 줄어들고 비용이 절감됩니다. 제조 공정을 염두에 두고 부품을 설계하는 것은 단위 경제성을 제어하는 가장 효과적인 방법입니다. 주요 원칙은 다음과 같습니다.
CNC 가공 중 공구 교환을 최소화하기 위해 구멍 크기를 표준화합니다.
떨림과 휘어짐이 발생하기 쉬운 특수한 장거리 엔드밀이 필요한 깊은 포켓을 피합니다.
단일 축에서 액세스할 수 있는 기능을 설계하여 설정을 최소화하고 부품을 한 번의 작업으로 가공할 수 있습니다.
표준 공구 직경과 일치하는 포켓에 내부 반경을 추가하면 기계 기술자가 작은 엔드밀로 좁은 모서리를 선택하는 대신 더 크고 빠른 절삭 공구를 사용할 수 있습니다.
작업자가 중간에 절곡기 툴링을 변경할 필요가 없도록 모든 플랜지에 걸쳐 일관된 굽힘 반경을 갖는 판금 부품을 설계합니다.
기존 기계 공장과 협력하면 직접적인 관계, 현지화된 감독 및 협업 엔지니어링 지원의 이점을 얻을 수 있습니다. 이러한 파트너십은 기계공과 직접 소통하여 제조 문제를 신속하게 해결할 수 있는 전문적이고 반복적이거나 복잡한 프로젝트에 매우 중요합니다. 작업 현장을 돌아다니며 초도품 검사를 직접 검토하고, 기계공의 피드백을 바탕으로 실시간으로 설계를 조정할 수 있습니다.
잠재적인 단점으로는 제한된 용량, 느린 견적 프로세스, 현지화된 공급망 위험 등이 있습니다. 기존 작업장은 갑작스러운 볼륨 급증을 처리할 수 있는 규모나 다중 공정 조립에 필요한 다양한 장비가 부족할 수 있습니다. 현지 상점의 주요 5축 기계가 유지보수를 위해 가동 중단되면 전체 생산 일정이 지연될 수 있습니다.
디지털 제조 네트워크와 MaaS(Manufacturing-as-a-Service) 플랫폼은 즉각적인 CAD 견적, 분산된 용량 및 간소화된 조달을 제공합니다. 이러한 플랫폼은 주문을 검증된 공급업체의 글로벌 네트워크로 라우팅하여 방대한 용량과 빠른 처리 시간을 제공합니다. STEP 파일을 업로드하고 재료를 선택하고 완료하면 몇 초 안에 견적을 받을 수 있습니다.
절충점에는 다양한 네트워크 노드에 걸친 잠재적인 품질 불일치에 대한 속도와 편의성의 균형이 포함됩니다. 플랫폼이 공급업체 관계를 관리하는 반면 구매자는 현장에 있는 실제 기계공과 직접적인 의사소통이 부족한 경우가 많아 복잡하고 고도로 맞춤화된 프로젝트를 복잡하게 만들 수 있습니다. 부품에 매우 구체적이고 비표준적인 설정이 필요한 경우 디지털 포털을 통해 이를 전달하는 것이 현장 감독과 직접 대화하는 것보다 덜 효과적인 경우가 많습니다.
소싱 모델 | 주요 장점 | 주요 단점 | 최고의 사용 사례 |
|---|---|---|---|
전통적인 기계 상점 | 직접적인 의사소통, 협업적인 DFM, 높은 책임감 | 느린 견적, 제한된 용량, 국부적인 위험 | 긴밀한 엔지니어링 협업이 필요한 복잡하고 반복적인 설계 |
디지털 플랫폼(MaaS) | 즉각적인 견적, 대규모 확장 가능 용량, 빠른 처리 시간 | 덜 직접적인 현장 의사소통, 잠재적인 노드 가변성 | 표준화된 부품, 신속한 프로토타이핑, 급격한 볼륨 급증 |
공급업체의 품질 관리 시스템(QMS)을 평가하는 것은 필수입니다. 주요 기준에는 초도품 검사(FAI) 보고, 추적성을 위한 재료 테스트 보고서(MTR), 복잡한 형상 검증을 위한 내부 CMM(좌표 측정 기계) 기능이 포함됩니다. CMM이 없는 작업장은 복잡한 3D 표면의 엄격한 기하학적 공차를 안정적으로 확인할 수 없습니다.
필수 인증을 특정 산업에 매핑하면 규정 준수가 보장됩니다. 일반 제조에는 일반적으로 품질 프로세스에 대한 기본 약속을 보여주는 ISO 9001이 필요합니다. 항공우주는 추적성 및 위험 관리에 대한 엄격한 요구 사항을 포함하는 AS9100을 요구합니다. 의료 기기 제조에는 제품 안전 및 규정 준수에 중점을 둔 ISO 13485가 필요합니다. 국방 계약에서는 민감한 기술 데이터가 미국 기반 직원에 의해 안전하게 처리되도록 ITAR 규정 준수가 필요합니다.
표준 이하 또는 위조 원자재의 위험으로 인해 부품 무결성이 손상되고 심각한 고장이 발생할 수 있습니다. 조달팀은 공급업체의 엄격한 문서화 및 추적성 요구 사항을 시행해야 합니다. 공장 인증서와 재료 테스트 보고서를 요청하면 원자재의 화학적 조성과 기계적 특성이 지정된 표준을 충족하는지 확인할 수 있습니다. 내하중 구조 부품을 제작하는 경우 사용된 알루미늄이 실제로 7075-T6이고 더 저렴하고 약한 대체품이 아니라는 절대적인 확신이 필요합니다.
맞춤형 금속 제조의 일반적인 병목 현상에는 툴링 생성, 원자재 부족 및 아웃소싱 마감 단계가 포함됩니다. 주조 또는 압출을 위한 툴링 지연으로 인해 프로젝트 일정이 몇 주 또는 몇 달 뒤로 밀려날 수 있습니다. 첫 번째 테스트 샷 이후 초기 금형 설계에 수정이 필요한 경우 전체 생산 일정이 변경됩니다.
완화 전략에는 단일 장애 지점을 방지하기 위한 이중 소싱 중요 구성 요소가 포함됩니다. 배송을 위한 명확한 서비스 수준 계약(SLA)을 설정하고 리드 타임이 긴 부품에 대한 버퍼 재고를 유지하면 공급망 안정화에 도움이 됩니다. 중요한 주조 부품의 경우, 단가가 더 높더라도 비상 백업으로 빌릿에서 부품을 CNC 가공할 수 있는 보조 공급업체를 확보하는 것이 현명한 경우가 많습니다.
독점 CAD 파일을 공유하면 심각한 보안 위험이 발생합니다. 보안되지 않은 파일 전송이나 검증되지 않은 공급업체는 지적 재산 도난으로 이어질 수 있습니다. 기본 CAD 파일을 보내면 제품의 전체 DNA가 전송됩니다.
IP 보호를 위한 프로토콜에는 데이터를 공유하기 전에 서명된 강력한 비공개 계약(NDA)이 포함되어야 합니다. 안전한 파일 전송 프로토콜을 활용하고 디지털 플랫폼과 기존 공급업체의 사이버 보안 표준을 철저히 조사하는 것은 독점 설계를 보호하는 데 필수적인 단계입니다. 공급업체가 고객 CAD 데이터에 액세스할 수 있는 사람과 해당 데이터가 생산 후 저장되고 최종적으로 파기되는 방법에 관해 엄격한 내부 정책을 갖고 있는지 확인하십시오.
성공적인 금속 부품 제조를 위해서는 공정 능력, 재료 적합성 및 공급업체 신뢰성의 최적 교차점을 달성해야 합니다. 구조화된 접근 방식을 적용하면 부품이 기능적 요구 사항을 충족하는 동시에 확장 가능한 단위 경제성을 유지할 수 있습니다. 각 제조 방법의 제약 조건을 이해하고 엄격한 DFM 원칙을 적용함으로써 엔지니어링 팀은 불필요한 비용을 제거하고 생산 일정을 가속화할 수 있습니다.
Wuxi Ingks Metal Parts는 전 세계 고객을 위한 정밀 CNC 가공, 판금 제조 및 맞춤형 금속 부품 제조를 전문으로 합니다. 첨단 생산 장비, 숙련된 엔지니어, 엄격한 품질 관리를 통해 회사는 광범위한 산업 응용 분야에 안정적인 프로토타입 및 대량 생산 솔루션을 제공합니다.
효과적으로 전진하려면 다음과 같은 실행 가능한 단계를 따르십시오.
볼륨, 형상 및 공차를 정의하여 기본 제조 프로세스를 좁힙니다.
DFM 및 DFA 원칙을 적용하여 CAD 모델을 최적화하고 어셈블리 복잡성을 최소화합니다.
필수 인증, 재료 전문성 및 생산 능력을 기준으로 공급업체를 필터링합니다.
본격적인 생산을 시작하기 전에 파일럿 또는 초도품 검사(FAI)를 실행하십시오.
3D CAD 파일(STEP/IGES)을 마무리하고, 판금용 플랫 패턴(DXF/DWG)을 출력하고, GD&T 콜아웃이 포함된 포괄적인 2D PDF 도면을 준비하여 최종 후보 파트너와 함께 DFM 검토를 시작합니다.
A: 전적으로 볼륨과 기하학적 구조에 따라 다릅니다. 판금은 평평하거나 구부러진 부품에 매우 비용 효율적입니다. CNC 가공은 중소 규모의 복잡한 부품에 가장 적합합니다. 다이캐스팅과 압출은 초기 툴링 비용이 높음에도 불구하고 대량 생산에 가장 비용 효율적입니다.
A: 빌렛 가공은 견고한 금속 블록을 극도의 정확도로 완성된 복잡한 3D 형상으로 밀링하는 절삭 공정입니다. 판금 제조에서는 절단, 굽힘, 용접을 통해 평평한 금속 시트를 조작하여 구조적 구성 요소와 인클로저를 형성합니다.
A: 공차가 엄격하려면 전문 툴링, 느린 가공 이송 속도, 다중 마무리 패스 및 엄격한 CMM 검사가 필요합니다. 이는 기계 사이클 시간과 부품 폐기 가능성을 증가시켜 단위당 비용을 직접적으로 증가시킵니다.
A: FAI는 제조업체의 생산 프로세스가 본격적인 생산이 시작되기 전에 지정된 모든 설계 및 공차 요구 사항을 충족하는 부품을 안정적으로 생산할 수 있는지 확인하여 결함이 있는 부품을 대량 생산할 위험을 완화합니다.
A: 공급업체가 모든 부품 배치에 대해 재료 테스트 보고서(MTR) 및 공장 인증서를 제공하도록 요구합니다. 이 문서는 구성 요소에 사용된 원자재의 화학적 조성과 기계적 특성을 확인합니다.
