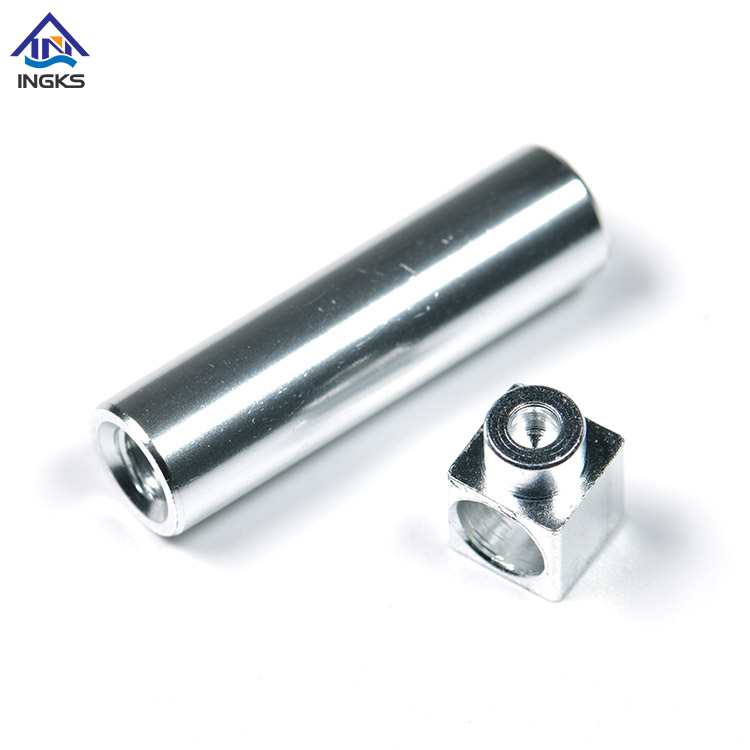

부품 설계에서 물리적 생산으로의 전환은 절삭 가공과 적층 제조 방법 중에서 예산을 결정하는 중요한 선택을 강요합니다. 잘못된 제조 프로세스를 선택하면 기계적 무결성이 손상되고 심각한 생산 병목 현상이 발생하거나 규모에 따른 기하급수적인 비용 초과가 발생합니다. 엔지니어와 제품 디자이너는 작업 현장에서 각 방법의 물리적 현실을 기준으로 프로젝트 요구 사항을 평가해야 합니다. 해당 재료가 어떻게 형성되거나 증착되는지에 대한 기본 메커니즘을 이해하지 않고는 단순히 CAD 파일을 기계로 보내고 최적의 결과를 기대할 수 없습니다. 이 객관적인 증거 기반 분석에서는 언제 공제법과 추가 공정을 활용해야 하는지 자세히 설명합니다. 우리는 치수 정확도, 재료 특성, 볼륨 확장성 및 전반적인 생산 효율성 전반에 걸쳐 이러한 기술을 평가하여 정보에 입각한 제조 결정을 내리는 데 도움을 줍니다.
근본적인 차이점: CNC 가공은 견고한 블록에서 재료를 제거하는 절삭 공정으로 탁월한 구조적 무결성을 보장합니다. 3D 프린팅은 부품을 층별로 만드는 적층 공정으로 전례 없는 기하학적 자유를 가능하게 합니다.
정밀도 및 성능: CNC 가공은 기능성 최종 사용 부품에 필요한 엄격한 공차, 매끄러운 표면 마감 및 등방성 기계적 특성에 대한 업계 표준으로 남아 있습니다.
민첩성과 복잡성: 3D 프린팅은 신속한 프로토타입 제작, 소량 생산, 가공이 불가능한 매우 복잡한 형상(예: 내부 채널 또는 격자) 제조에 탁월합니다.
교차점: 3D 프린팅의 단가는 수량에 관계없이 상대적으로 균일한 반면, CNC 가공은 초기 설정 비용을 상쇄하는 규모의 경제로 인해 대량 생산에서 훨씬 더 비용 효율적입니다.
목차
이 두 기술의 핵심 메커니즘을 이해하는 것이 성공적인 부품 생산의 첫 번째 단계입니다. 밀링, 선삭, 드릴링을 포함하는 절삭 가공은 견고한 원자재 블록에서 시작됩니다. 절단 도구는 최종 형상이 얻어질 때까지 재료를 체계적으로 제거합니다. 스핀들은 공구를 구동하고 기계 축은 공작물이나 공구 헤드를 이동하여 형상을 조각합니다. FDM(융합 증착 모델링), SLA(광조형), SLS(선택적 레이저 소결), DMLS(직접 금속 레이저 소결)와 같은 기술을 포괄하는 적층 가공은 한 번에 한 미세한 층씩 재료를 증착하거나 경화시켜 부품을 제작합니다. 폐기물을 제거하는 대신 기계는 부품의 단면이 지시하는 곳에만 재료를 배치합니다.
성공 기준을 정의하려면 부품 평가를 위한 기본 요구 사항을 설정해야 합니다. 엔지니어는 예상되는 기계적 부하, 작동 환경 및 수명주기 수명을 분석해야 합니다. 높은 전단력이나 극한의 온도에 노출되는 부품은 인체공학적 테스트에 사용되는 시각적 프로토타입과 다른 제조 고려 사항을 요구합니다. 적용 분야에 필요한 항복강도, 인장강도, 열변형 온도를 살펴봐야 합니다. 부품이 엔진 베이에 들어가는 경우 열과 진동을 견뎌야 합니다. 맞춤형 수술 가이드라면 생체 적합성과 정밀한 해부학적 적합성이 필요합니다.
업계 규정 준수 및 표준은 이러한 결정에 큰 영향을 미칩니다. 항공우주, 의료, 자동차 부문에서는 규정 준수를 위해 이러한 프로세스를 엄격하게 평가합니다. 재료 추적성, 인증 요구 사항 및 예측 가능한 고장 모드는 이 분야에서 협상할 수 없습니다. 절삭법은 수십 년 동안 확립된 테스트 표준을 갖고 있는 반면, 적층법은 최종 사용 응용 분야를 위한 자체 인증 프레임워크를 빠르게 개발하고 있습니다. 인증된 7075-T6 알루미늄 블록으로 부품을 가공하면 해당 특성을 보장하는 밀 테스트 보고서가 제공됩니다. 적층 부품은 레이저 매개변수와 분말 품질이 예상되는 기계적 기준을 생성했는지 확인하기 위해 빌드와 함께 광범위한 쿠폰 테스트가 필요한 경우가 많습니다.
기능적 요구 사항이 타협할 수 없는 정밀도를 요구할 때 CNC 머시닝은 지속적으로 이를 제공합니다. 최신 장비는 일반적으로 ±0.001인치 이상의 엄격한 공차를 충족합니다. 이러한 치수 정확도는 결합 부품과 복잡한 어셈블리에 직접적인 영향을 미치므로 수동 재작업 없이 구성 요소가 완벽하게 결합되도록 보장합니다. 기계공은 공구 오프셋을 조정하여 절대적인 반복성으로 베어링 맞춤이나 O-링 홈에 맞출 수 있습니다. 고품질 절삭 공구 및 적절한 워크홀딩이 결합된 공작 기계의 강성은 열 기반 적층 공정에서 흔히 볼 수 있는 치수 드리프트를 제거합니다.
재료 선택과 기계적 무결성은 상당한 이점을 나타냅니다. 압출 또는 주조 빌렛을 가공하면 등방성 특성이 나타나므로 부품이 모든 방향에서 균일한 강도를 나타냅니다. 엔지니어는 엔지니어링 등급의 금속 및 플라스틱으로 구성된 방대한 라이브러리에 액세스할 수 있습니다. 압연 알루미늄 판 또는 단조 강철 빌렛의 입자 구조는 하중을 받을 때 예측 가능하고 안정적인 성능을 제공합니다.
높은 강도 대 중량 비율을 위한 알루미늄 합금(6061, 7075).
내식성과 내구성이 뛰어난 스테인레스강(304, 316, 17-4).
항공우주 및 의료용 임플란트용 티타늄(5등급).
저마찰 및 전기 절연을 위한 엔지니어링 플라스틱(PEEK, Delrin, 나일론).
전기 전도성 및 열 관리를 위한 황동 및 구리.
절삭 공정의 기계 외부 표면 조도 기능은 대부분의 적층 가공 방법보다 훨씬 뛰어납니다. 잘 프로그래밍된 도구 경로는 보조 마무리 작업이 필요하지 않은 매끄러운 표면을 남깁니다. 이는 기능성 밀봉 표면, 베어링 맞춤 또는 고급 미적 요구 사항에 매우 중요합니다. 기계 기술자는 이송 속도와 스핀들 속도를 조정하여 특정 표면 거칠기 평균(Ra)을 달성할 수 있습니다. 층별 증착에 내재된 계단식 효과를 처리할 필요가 없습니다.
확장성은 뚜렷한 곡선을 따릅니다. 절삭 가공에는 초기 NRE(비반복 엔지니어링) 비용이 많이 듭니다. 프로그래머는 CAM 도구 경로를 생성해야 하고, 작업자는 맞춤형 작업 고정 장치를 설계해야 하며, 기계에는 물리적 설정이 필요합니다. 그러나 이러한 선행 투자는 중대량 생산 실행 전반에 걸쳐 빠르게 상각되므로 규모에 따라 부품당 비용이 매우 효율적이 됩니다. 기계가 설정되고 첫 번째 품목이 검사되면 부품당 사이클 시간이 분 또는 초 단위로 측정되는 경우가 많습니다. 기계는 지속적으로 작동할 수 있으며 때로는 바 피더나 팔레트 풀을 사용하여 소등되어 수천 개의 동일한 구성 요소를 생산할 수 있습니다.
적층 제조는 기하학적 복잡성과 생산 어려움을 완전히 분리합니다. 설계자는 경량화 전략을 구현하고, 내부 격자 구조를 생성하고, 다중 부품 어셈블리를 단일 인쇄 구성 요소로 통합할 수 있습니다. 절삭 공구가 곡선형 캐비티 내부에 도달할 수 없기 때문에 기존 기계 가공이 물리적으로 불가능했던 내부 냉각 채널과 같은 기능은 층별로 쉽게 달성됩니다. 이러한 자유로움은 소프트웨어가 응력이 낮은 영역에서 재료를 제거하여 유기적이고 효율적인 형상을 만드는 토폴로지 최적화를 가능하게 합니다.
신속한 프로토타이핑과 반복 속도는 적층 채택의 주요 동인입니다. CAD 파일에서 실제 부품으로의 이동은 몇 시간 안에 이루어집니다. 맞춤형 툴링, 복잡한 CAM 프로그래밍 또는 특수 워크홀딩이 필요하지 않습니다. 이를 통해 엔지니어링 팀은 단일 절삭 실행을 설정하는 데 걸리는 시간에 여러 설계 반복을 테스트할 수 있습니다. STL 또는 3MF 파일을 내보내고 슬라이서를 통해 실행한 다음 프린터로 보냅니다. 프로토타입이 적합성 검사에 실패하면 CAD를 업데이트하고 다시 슬라이스하여 다음날 아침 새 버전을 만듭니다.
이러한 장점에도 불구하고 재료의 한계와 이방성을 해결해야 합니다. 많은 3D 프린팅 방법은 Z축에 본질적인 약점을 나타냅니다. 부품은 층별로 구성되기 때문에 층 간의 결합이 재료 자체보다 약한 경우가 많아 이방성 기계적 특성이 발생합니다. 인쇄된 부품을 레이어 선을 따라 잡아당기면 레이어에 수직으로 잡아당길 때보다 더 낮은 힘으로 파손됩니다. 생산 등급 첨가제 재료의 선택이 늘어나고 있지만 기존 빌렛 스톡에 비해 여전히 제한적입니다. 또한 재료가 용융 상태에서 고체 상태로 냉각될 때 나타나는 열 변형과 수축도 고려해야 합니다.
볼륨 제약으로 인해 적층 방식은 생산량이 많은 기존 제조 방식과 경제적으로나 시간적으로 경쟁할 수 없습니다. 층별 증착 공정은 본질적으로 느립니다. 일반적으로 10,000개의 부품을 프린팅하는 것은 하나의 부품을 프린팅하는 것보다 10,000배 더 오래 걸리므로 사실상 규모의 경제가 제공되지 않습니다. 프린트 팜은 여러 기계를 병렬로 실행하여 처리량을 늘릴 수 있지만 부품당 주기 시간은 그대로 유지됩니다. 근본적으로 프린트 헤드가 얼마나 빨리 움직일 수 있는지 또는 부품 품질을 저하시키지 않으면서 레이저가 파우더 베드를 얼마나 빨리 스캔할 수 있는지에 따라 제한됩니다.
빼기 방법의 엄격한 정밀도와 추가 방법의 설계 유연성을 대조하면 뚜렷한 작업 경계가 드러납니다. 절삭 공정은 치수 정확도를 보장하지만 절단 도구가 물리적으로 도달할 수 있는 범위로 설계를 제한합니다. 공구 직경, 플루트 길이, 내부 코너 반경의 필요성을 고려해야 합니다. 적층 공정은 거의 무한한 기하학적 자유도를 제공하지만 열 수축 및 레이어 분해능으로 인해 미시적 수준의 치수 정확도가 저하되는 경우가 많습니다. 지지 구조, 돌출 각도 및 열 질량 분포를 설계해야 합니다.
재료 폐기물과 환경에 미치는 영향은 크게 다릅니다. 절삭 공정에서는 부스러기와 칩 형태로 상당한 재료 낭비가 발생합니다. 단단한 블록에서 복잡한 브래킷을 가공하면 원재료의 80%가 절단될 수 있습니다. 금속 칩은 재활용이 가능하지만 이 과정은 에너지 집약적입니다. 적층 공정은 부품과 지지 구조를 만드는 데 필요한 재료만 사용하므로 매우 효율적입니다. 파우더 베드 시스템은 향후 제작을 위해 소결되지 않은 파우더를 재활용하여 원료 손실을 최소화할 수 있습니다.
평가 지표 | 절삭 가공 | 적층 제조 |
|---|---|---|
설정 속도 | 느림(CAM, 툴링, 고정 장치 필요) | 빠름(슬라이싱 소프트웨어에서 직접) |
생산 속도 | 한 번 실행하면 부품당 빠름 | 부품당 속도가 느리고 볼륨에 제약이 있음 |
재료 특성 | 등방성(균일한 강도) | 이방성(Z축 약점) |
폐기물 발생 | 높음(칩 및 부스러기) | 낮음 (고효율 재료 사용) |
기하학적 자유 | 도구 접근 및 워크홀딩으로 인해 제한됨 | 높음(내부 채널, 격자 가능) |
표면 마감 | 우수(경면 마감 가능) | 나쁨~보통(보이는 레이어 선) |
볼륨 대 시간 관계는 생산 일정을 결정합니다. 3D 프린팅 속도는 근본적으로 부품 부피에 의해 제한됩니다. 대형 부품의 경우 레이어 증착이 누적됨에 따라 인쇄 시간이 기하급수적으로 늘어납니다. 반대로, 절삭 속도는 재료 제거율에 따라 결정됩니다. 크고 간단한 부품을 만드는 것은 인쇄하는 것보다 기계로 만드는 것이 훨씬 빠릅니다. Additive는 설정 속도를 높여 첫 번째 부품을 빠르게 확보합니다. 기계가 가동되면 절삭법이 원자재 제거율과 부품당 생산 속도를 향상시킵니다. 고속 머시닝 센터는 몇 분 안에 몇 파운드의 알루미늄을 생산할 수 있지만 프린터는 동일한 양을 만드는 데 며칠이 걸릴 수 있습니다.
후처리 요구 사항으로 인해 숨겨진 인건비와 시간 비용이 발생합니다. 적층 제조에는 레이어 라인을 제거하기 위해 서포트 제거, UV 경화, 열 응력 완화, 집중적인 표면 평활화가 필요한 경우가 많습니다. 금속 3D 프린팅을 위해서는 와이어 EDM을 사용하여 빌드 플레이트에서 부품을 절단하고 용광로를 통해 통과시켜 잔류 응력을 완화해야 합니다. 절삭 가공 후처리에는 일반적으로 간단한 디버링, 미디어 블라스팅 또는 표준 양극 산화 처리 및 코팅 절차가 포함됩니다. 부품이 최종 상태에 훨씬 더 가깝게 기계에서 나옵니다.
경제 궤적을 매핑하면 비용과 규모의 교차점이 명확하게 드러납니다. 적층 가공은 1~50호기에서 매우 효율적입니다. 설정 오버헤드가 없기 때문에 소량 생산에 적합한 선택입니다. 그러나 볼륨이 수백 또는 수천에 도달하면 빼기 방법이 기하급수적으로 더 효율적이 됩니다. 생산 속도는 초기 설정 투자를 쉽게 흡수합니다. 특정 형상과 재료를 기반으로 손익분기점을 계산해야 합니다. 단순하고 블록이 많은 부품은 가공 작업으로 매우 빠르게 전환되는 반면, 매우 복잡한 매니폴드는 더 높은 볼륨에서도 프린팅 비용이 더 저렴할 수 있습니다.
툴링 및 설치 비용은 이러한 격차를 강조합니다. 적층 공정에는 툴링 투자가 거의 필요하지 않습니다. 프린터 베드는 만능 고정 장치입니다. 소프트웨어에서 부품의 방향을 정하고, 지지대를 생성하고, 인쇄를 시작합니다. 절삭 공정에는 프로그래밍, 맞춤형 워크홀딩, 특수 절단 도구 및 기계 교정을 위한 상당한 초기 투자가 필요합니다. 두 번째 작업을 위해 부품을 고정하기 위해 맞춤형 소프트 조를 가공해야 할 수도 있습니다. 이러한 NRE 비용은 생산 실행 시 고려되어야 합니다.
현대 시설에서는 하나의 기술만 선택하는 경우가 거의 없습니다. 그들은 하이브리드 제조 전략을 활용합니다. 빠른 반복, 맞춤형 조립 지그 생성, 워크홀딩을 위한 소프트 조 프린팅을 위해 적층 방법이 배포됩니다. 그런 다음 최종 기능 부품 생산에 절삭 방법을 활용하여 최종 제품이 모든 기계 및 공차 사양을 충족하는지 확인합니다. 프로토타입을 프린트하여 인체공학성을 확인한 다음 빌렛 알루미늄으로 최종 생산 단위를 가공할 수 있습니다. 또한 그물 모양에 가까운 복잡한 금속 부품을 프린트한 다음 중요한 결합 표면을 가공하여 필요한 공차를 충족할 수도 있습니다.
이러한 기술 간 전환에는 근본적인 디자인 사고방식의 변화가 필요합니다. 제조를 위한 설계(DFM) 워크플로우는 완전히 다릅니다. 일반적으로 STL 또는 메시 형식의 추가 파일은 빼기 도구 경로로 직접 변환되지 않습니다. 엔지니어는 돌출 각도, 지지 접점 및 열 수축을 고려하여 추가 제한을 고려하여 설계해야 합니다. 뒤틀림을 최소화하려면 빌드 플레이트와 평행한 크고 평평한 표면을 피하는 것이 좋습니다. 감산 제한을 고려하여 설계하려면 도구 길이, 내부 코너 필렛, 최소 벽 두께 및 현실적인 설정 방향을 고려해야 합니다. 절단 도구가 공작물이나 고정 장치와 충돌하지 않고 실제로 형상에 도달할 수 있는지 확인해야 합니다.
시설 및 인프라 요구 사항은 상당한 물류상의 장애물을 나타냅니다. 데스크탑 및 산업용 3D 프린터는 일반적으로 조용하고 사무실 친화적인 작동 범위 내에서 작동합니다. 표준 전력과 기본적인 환기가 필요합니다. 절삭 장비는 상당한 소음, 구조적 진동 및 안전 위험을 초래합니다. 시설에는 강력한 전력 설치, 전용 환기, 냉각수 및 칩 관리 시스템, 안전한 재료 폐기 프로토콜이 필요합니다. 대형 밀링 센터의 무게와 진동을 견디려면 철근 콘크리트 바닥이 필요합니다. 또한 압축 공기 시스템과 적절한 조명이 필요합니다.
운영자의 전문 지식과 인건비는 두 가지 방법론을 더욱 분리합니다. 적층 제조용 슬라이싱 소프트웨어는 비교적 접근하기 쉬운 학습 곡선을 갖추고 있어 엔지니어가 최소한의 교육만으로 빌드를 준비할 수 있습니다. 소프트웨어는 대부분의 프로세스를 자동화하여 지원 및 도구 경로를 자동으로 생성합니다. 절삭 가공에는 고도로 전문화되고 숙련된 노동력이 필요합니다. 효율적인 CAM 프로그램 생성, 공구 경로 최적화, 피드 및 속도 계산, 산업용 장비의 안전한 설정에는 수년간의 경험이 필요합니다. 잘못된 CAM 프로그램은 기계를 충돌시키고 값비싼 스핀들과 툴링을 파괴할 수 있습니다. 숙련된 기계공의 전문 지식은 부품 품질과 기계 안전에 직접적인 영향을 미치기 때문에 더 높은 인건비를 요구합니다.
두 프로세스 모두 보편적으로 우수하지는 않습니다. 올바른 선택은 전적으로 부품 형상, 필요한 기계적 특성 및 생산량에 따라 결정됩니다. 적층 방법은 프로토타입 제작 단계와 복잡한 형상을 지배하는 반면, 절삭 방법은 정밀성, 강도 및 확장 가능한 생산에 대한 확실한 표준으로 남아 있습니다. 작업 현장의 실제 현실과 비교하여 특정 프로젝트 요구 사항을 평가하십시오.
Wuxi Ingks Metal Parts는 프로토타입 및 생산 프로젝트를 위한 정밀 CNC 가공, 맞춤형 금속 부품 제조, 엔지니어링 지원을 제공합니다. 첨단 가공 장비, 숙련된 기술자, 엄격한 품질 관리를 통해 회사는 고객이 정확한 치수, 신뢰할 수 있는 재료 성능 및 일관된 생산 품질을 달성하도록 돕습니다.
현재 CAD 파일에 대해 엄격한 DFM 감사를 수행하여 특정 제조 방법을 결정하는 기능을 식별합니다.
특정 비용-볼륨 교차점을 식별하기 위해 예상 연간 부품 볼륨을 계산합니다.
정확한 재료 및 허용 오차 요구 사항을 기반으로 비교 분석을 실행하려면 이중 기능 제조 파트너에게 문의하세요.
기본 절삭 생산 라인을 지원하기 위해 내부 툴링 및 고정을 위한 적층 방법을 사용하여 하이브리드 워크플로를 구현합니다.
A: 전적으로 생산량에 따라 다릅니다. 3D 프린팅은 툴링이나 설정이 필요하지 않기 때문에 단일 프로토타입 및 매우 적은 양의 경우 비용 효율적입니다. 중대형 볼륨의 경우 빠른 생산 실행을 통해 초기 설정 비용이 상각되므로 단위당 가공 비용이 훨씬 저렴해집니다.
A: 아니요. 3D 프린팅은 슬라이싱 소프트웨어를 사용하여 추가 레이어 경로를 생성합니다. 절삭 장비에는 특정 절삭 공구 및 원자재 특성을 기반으로 공구 속도, 이송, 진입 각도 및 재료 제거 전략을 계산하기 위한 특수 컴퓨터 지원 제조(CAM) 소프트웨어가 필요합니다.
A: 절삭 공정에는 고마력 스핀들이 고체 블록에서 금속이나 플라스틱을 물리적으로 찢어내는 작업이 포함됩니다. 이로 인해 극심한 마찰, 진동 및 소음이 발생합니다. 이를 위해서는 견고한 전원 공급 장치, 견고한 콘크리트 기초, 절삭유 절단을 위한 복잡한 유체 관리 시스템이 필요합니다.
A: 절삭 가공은 기계에서 직접적으로 매우 뛰어난 표면 마감을 제공합니다. 적층 공정은 본질적으로 수동 샌딩이나 화학적 평활화가 필요한 가시적인 레이어 라인을 남깁니다. 가공은 공구 경로 및 절단 매개변수에 따라 거울과 같은 마감을 달성할 수 있습니다.
A: 부품 형상 및 재료에 따라 크게 달라지지만 일반적으로 교차점은 50~200개 단위 사이에서 발생합니다. 이 임계값 아래에서는 첨가제가 더 빠르고 효율적입니다. 그 위에는 절삭 방법의 빠른 부품당 사이클 시간이 초기 프로그래밍 및 설정 시간을 쉽게 상쇄합니다.
A: 적층 가공에서는 기계가 층별로 대량의 재료를 증착해야 하기 때문에 부품이 클수록 시간이 기하급수적으로 길어집니다. 절삭 가공에서는 대형 절단 도구가 엄청난 양의 재료를 빠르게 제거할 수 있으므로 단순한 형상의 대형 부품을 매우 빠르게 생산할 수 있습니다.
