대량 생산 중에 구조적 또는 기하학적 결함을 발견하면 심각한 운영 위험이 발생합니다. 엔지니어링 팀은 최종 사용 재료를 사용하여 형태, 적합성 및 기능에 대한 물리적 검증을 요구합니다. 검증되지 않은 설계를 위한 하드 툴링에 투자하는 것은 여전히 전략적으로 위험합니다. 본격적인 제조에 착수하기 전에 부품을 테스트할 수 있는 신뢰할 수 있는 방법이 필요합니다.
판금 프로토타입 제작은 생산 등급 재료를 활용하여 적층 제조(3D 프린팅)가 종종 복제할 수 없는 정확한 기능 테스트를 제공합니다.
프로토타입 단계에서 제조 가능성을 위한 설계(DFM)를 통합하면 소량 생산이나 대량 생산으로 전환할 때 부품당 비용과 리드 타임이 대폭 줄어듭니다.
주요 비용 동인에는 부품 복잡성(굽힘/설정 수), 2차 작업(용접, 마무리) 및 비표준 하드웨어 요구 사항이 포함됩니다.
제조 파트너를 선택하려면 내부 역량, 품질 준수(예: ISO 9001) 및 출시 속도(일반적으로 신속한 프로토타입 제작의 경우 2~5일)를 평가해야 합니다.
목차
판금 프로토타이핑은 평면 금속 소재로 실제 테스트 모델과 신개념 제품을 제작하는 데 사용되는 절삭 및 조형 제조 공정입니다. 부품을 층별로 만드는 적층 방식과 달리 이 접근 방식은 실제 금속 시트를 자르고 구부리고 결합합니다. 엔지니어는 이 프로세스를 사용하여 최종 생산에 사용되는 정확한 재료를 사용하여 설계를 검증합니다. 성형된 금속부품을 손으로 쥐어보면 그 강성, 무게, 조립특성을 물리적으로 확인할 수 있습니다.
목표는 단지 물리적인 물체를 만드는 것이 아닙니다. 주요 목표는 생산 프로세스 자체를 검증하는 것입니다. 재료 결함이나 허용 오차 누적 문제 없이 규모에 맞게 설계를 안정적으로 절단, 구부리고 조립할 수 있는지 확인해야 합니다. 성공적인 프로토타입은 기하학적 특징이 실제 제조 조건에서도 유지된다는 것을 증명합니다. 프로토타입 굽힘 도중 플랜지가 찢어지면 수천 개를 주문하기 전에 플랫 패턴이나 재료 선택을 조정해야 한다는 것을 즉시 알 수 있습니다.
"외모와 유사한" 프로토타입과 "작동하는 것과 같은" 기능적 프로토타입을 구별해야 합니다. "유사한" 모델은 단순히 산업 디자인과 미학을 보여줄 수 있으며, 종종 폼이나 플라스틱으로 만들어집니다. "작업과 유사한" 판금 프로토타입은 엄격한 응력, 열 및 통합 테스트를 거칩니다. 이는 최종 제품과 똑같이 하중을 견디고 열을 발산하며 다른 기계 구성요소와 인터페이스합니다.
테스트 인클로저 및 캐비닛은 이 프로세스의 주요 응용 분야를 나타냅니다. 판금은 탁월한 전자기 간섭(EMI) 차폐 및 내구성을 제공합니다. 프로토타입을 사용하면 민감한 전자 장치의 내부 여유 공간을 확인하고, 환기 패턴을 테스트하고, 액세스 패널이 올바르게 정렬되었는지 확인할 수 있습니다. 인쇄 회로 기판(PCB)을 물리적으로 장착하고 케이블을 배선하여 간섭을 확인할 수 있습니다.
구조용 브래킷과 마운트에도 엄격한 물리적 검증이 필요합니다. 엔지니어는 프로토타입을 사용하여 동적 조건에서 하중 지지력과 응력 저항을 테스트합니다. 물리적 테스트를 통해 FEA(유한 요소 분석)가 과소평가할 수 있는 굴곡부나 장착 구멍 근처의 응력 집중이 드러나는 경우가 많습니다. 프로토타입 브래킷을 테스트 고정 장치에 볼트로 고정하고 실제 토크와 진동을 가할 수 있습니다.
섀시와 하위 어셈블리는 복잡한 하드웨어의 중추를 형성합니다. 이러한 구성 요소의 프로토타입을 제작하면 다중 구성 요소 시스템과 모듈식 하드웨어의 정확한 정렬이 보장됩니다. 복잡한 어셈블리를 다룰 때 결합 표면의 정확한 맞춤을 확인하면 최종 통합 중 재작업을 방지할 수 있습니다. 구멍 패턴이 여러 구부러진 부분에 걸쳐 완벽하게 정렬되어 있는지 확인할 수 있습니다.
프로토타입 분류 | |||
프로토타입 유형 | 주요 목적 | 일반적인 재료 | 테스트 초점 |
|---|---|---|---|
닮은꼴 | 시각적 평가, 인체공학적 점검 | 플라스틱, 폼, 얇은 게이지 알루미늄 | 미학, 사용자 상호작용 |
작동 방식 | 기능 검증, 부하 테스트 | 생산 등급 강철, 알루미늄, 스테인리스 | 구조적 무결성, 열 성능 |
생산 개시 이전 | 제조공정 검증 | 정확하게 지정된 생산 합금 | 공차 스택업, 조립 워크플로 |
레이저 절단은 높은 정밀도를 제공하며 복잡한 형상에 이상적입니다. 맞춤형 툴링 없이도 빠른 처리 시간을 제공합니다. 최신 파이버 레이저는 다양한 합금을 신속하게 절단하여 최소한의 디버링이 필요한 깨끗한 가장자리를 남깁니다. 따라서 프로토타입의 초기 플랫 패턴을 생성하기 위한 방법으로 레이저 절단이 사용됩니다. DXF 파일을 업로드하기만 하면 레이저가 몇 분 안에 정확한 프로파일을 절단합니다.
워터젯 절단은 다른 목적으로 사용됩니다. 주로 열 영향부(HAZ)에 민감한 두꺼운 재료나 합금에 사용됩니다. 워터젯 절단은 냉간 공정이기 때문에 절단 가장자리를 따라 열 변형과 야금학적 변화를 방지합니다. 이는 재료 성질이 완전히 변경되지 않은 상태로 유지되어야 하는 특정 항공우주 또는 의료 응용 분야와 매우 관련이 있습니다.
펀칭은 여러 표준 구멍, 루버 또는 돌출된 기능이 필요한 프로토타입에 대해 매우 비용 효율적입니다. CNC 터렛 프레스는 표준 툴링을 활용하여 형상을 신속하게 펀칭함으로써 생산과의 격차를 해소합니다. 외부 프로파일의 경우 레이저 절단이 더 빠르지만, 플랫 시트에 딤플이나 카운터싱크와 같은 형태 특징을 직접 생성하는 데는 펀칭이 더 좋습니다. 터렛 프레스는 레이저가 환기구를 추적하는 것보다 훨씬 빠르게 환기구 그리드를 녹아웃시킬 수 있습니다.
프레스 브레이크는 굽힘 프로토타입 제작을 위한 표준 장비입니다. 작업자는 표준 V-다이와 펀치를 사용하여 플랫 시트를 최종 3D 모양으로 접습니다. 이 단계에서는 재료 두께와 합금 유형을 기반으로 굽힘 허용과 K 계수를 신중하게 계산해야 합니다. 정확한 플랫 패턴 생성은 굽힘 과정에서 특정 재료가 어떻게 늘어나는지 이해하는 데 전적으로 달려 있습니다. K-factor가 잘못되면 구부러진 부분의 최종 전체 치수가 허용 오차를 벗어나게 됩니다.
재료 두께에 따라 적절한 V-다이 폭을 선택하십시오.
재료 균열을 방지하기 위해 필요한 펀치 반경을 결정하십시오.
굽힘 공제를 계산하여 정확한 플랫 패턴을 생성합니다.
각도와 플랜지 길이를 확인하기 위해 스크랩 조각에 테스트 굽힘을 수행합니다.
최종 성형을 위해 프레스 브레이크 백게이지와 램 깊이를 조정합니다.
TIG, MIG, 스폿 용접을 포함한 용접은 구조적 접합 및 열 변형 위험을 평가하는 데 필요합니다. 프로토타입을 통해 용접공은 뒤틀림을 최소화하기 위한 최적의 용접 순서를 결정할 수 있습니다. 또한 이는 엔지니어가 연속 용접이 필요한지 또는 필요한 구조적 무결성을 위해 스티치 용접이 충분한지를 결정하는 데 도움이 됩니다. TIG 용접은 얇은 게이지 알루미늄 인클로저에 정밀한 제어를 제공하고 MIG 용접은 더 무거운 강철 프레임에 속도를 제공합니다.
하드웨어 삽입은 중요한 조립 단계입니다. 팀에서는 기계 조립을 위해 표준 PEM 패스너, 스탠드오프 및 리벳을 사용합니다. 프로토타입 제작을 통해 설치 도구를 위한 패스너 주변에 충분한 여유 공간이 있는지, 하드웨어가 국부적 변형을 일으키지 않고 결합 표면과 같은 높이로 놓여 있는지 확인합니다. 하드웨어 프레스의 목 깊이가 성형 부품의 구멍 위치에 도달할 만큼 충분한지 확인해야 합니다.

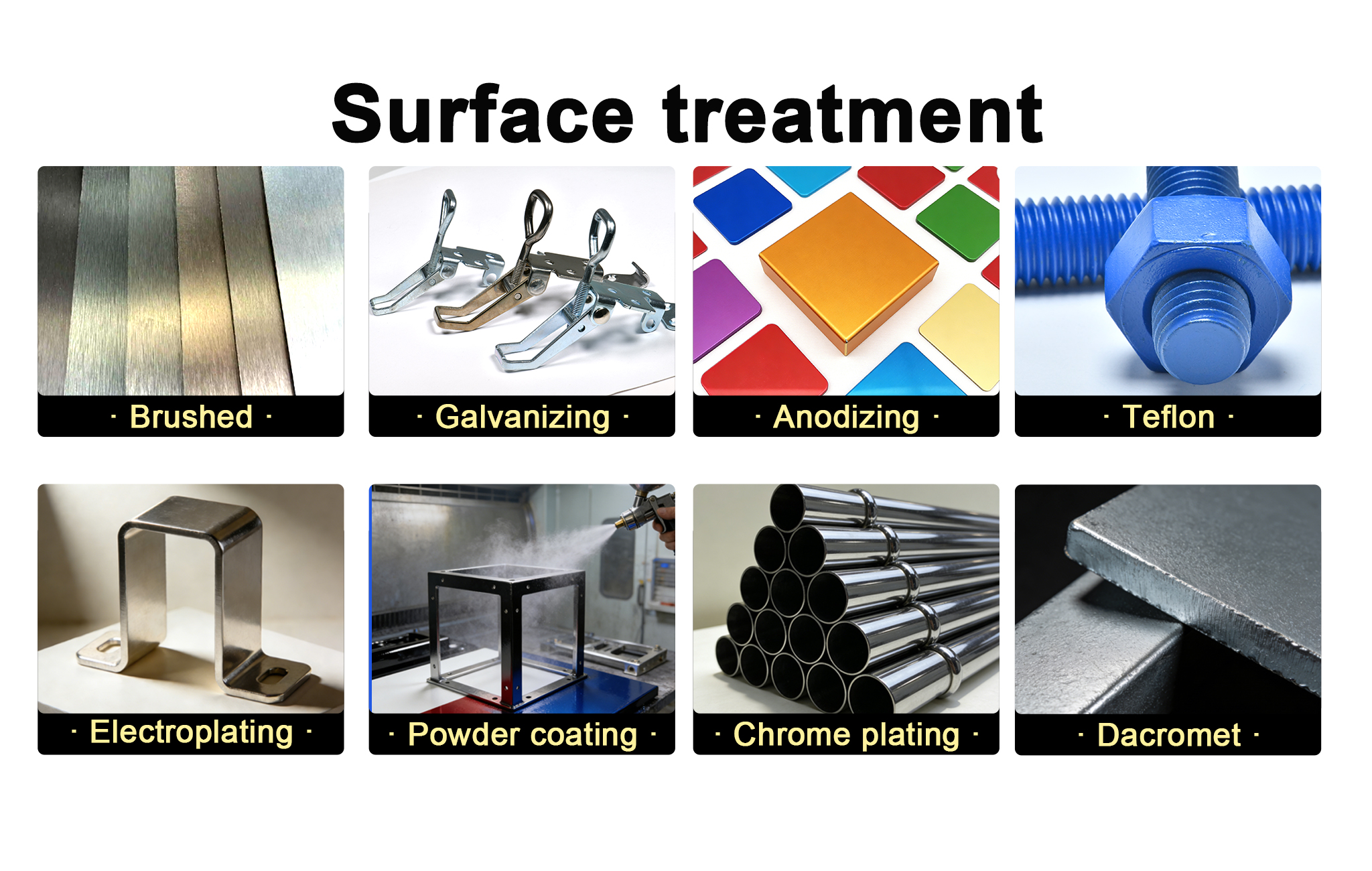

기능적 및 외관적 마감을 평가하는 것은 프로토타입 제작 단계의 마지막 단계입니다. 엔지니어들은 내구성, 내부식성 및 미적 매력을 평가하기 위해 분말 코팅, 양극 산화 처리, 화학 필름 및 비드 블라스팅을 테스트합니다. 프로토타입은 전도성 표면에 마스킹이 필요한지 여부와 마감 두께가 전체 부품 공차에 어떤 영향을 미치는지 결정하는 데 도움이 됩니다. 무거운 파우더 코팅은 쉽게 결합 부품이 올바르게 끼워지는 것을 방지할 만큼 충분한 두께를 추가할 수 있습니다.
3D 프린팅은 제한되지 않는 기하학적 구조를 제공하므로 디자이너는 복잡한 내부 채널과 유기적인 모양을 만들 수 있습니다. 그러나 정확한 등방성 기계적 특성, 열전도도 및 성형된 판금의 표면 마감이 부족한 경우가 많습니다. 추가 부품은 레이어 라인을 따라 약점을 나타낼 수 있습니다. 판금은 실제 재료 테스트를 제공하여 프로토타입이 기계적 응력 하에서 최종 스탬핑되거나 성형된 부품과 정확히 동일하게 작동하도록 보장합니다. 플라스틱 3D 프린팅 인클로저의 EMI 차폐를 정확하게 테스트할 수 없습니다.
CNC 가공은 복잡하고 견고하며 내구성이 뛰어난 부품에 이상적입니다. 정확한 치수를 얻기 위해 고체 블록에서 재료를 제거합니다. 그러나 판금 제조에 비해 벽이 얇은 인클로저나 브래킷의 경우 매우 비효율적이고 비용이 많이 듭니다. 단단한 빌렛으로 벽이 얇은 상자를 가공하면 엄청난 양의 재료가 낭비되고 과도한 가공 시간이 필요합니다. 판금 성형은 동일한 형상을 더 빠르게 달성하고 재료 낭비를 크게 줄입니다.
제조방법 비교 | |||
특징 | 판금 프로토타이핑 | 3D 프린팅(플라스틱) | CNC 가공 |
|---|---|---|---|
재료 특성 | 정확한 생산 합금 | 모조 플라스틱 또는 그보다 약한 플라스틱 | 정확한 생산 합금 |
벽이 얇은 부품 | 고효율 | 휘어지거나 부서지기 쉬움 | 재료 낭비가 많고 느림 |
리드타임 | 2~5일 | 1~3일 | 3~7일 |
기하학 한계 | 굽힘 규칙의 제약을 받음 | 무제한 | 도구 접근에 따른 제약 |
소프트 툴링에는 범용 프레스 브레이크 다이, 레이저 커터 및 임시 툴링 설정을 활용하는 작업이 포함됩니다. 제조 공장에서는 다양한 각도와 반경을 형성하기 위한 표준 펀치 및 다이 라이브러리를 유지 관리합니다. 이 접근 방식은 최소한의 초기 비용이 필요하며 설계 반복을 위한 극도의 유연성을 제공합니다. 구멍을 이동해야 하거나 플랜지를 더 길어야 하는 경우 엔지니어는 간단히 CAD 파일을 업데이트하고 새 플랫 패턴을 잘라냅니다. 이를 통해 민첩한 하드웨어 개발에 필수적인 빠른 처리 시간이 가능해집니다. 맞춤형 다이가 가공되기까지 몇 주가 걸리지 않습니다.
하드 툴링은 맞춤형 프로그레시브 다이 및 전용 스탬핑 도구를 설계하는 것을 의미합니다. 이러한 도구는 자동화된 단일 스트로크로 부품을 스탬핑하고, 뚫고, 형성합니다. 트레이드오프에는 툴링 자체를 제조하는 데 높은 초기 자본 지출과 긴 리드 타임이 포함됩니다. 그러나 하드 툴링이 작동되면 대량 생산 시 부품당 비용이 매우 낮아집니다. 소프트 툴링을 사용한 프로토타입 제작은 하드 툴링에 자본을 투자하기 전에 설계를 검증하기 위한 필수 전제 조건입니다. 단단한 공구강을 절단하기 전에 설계 형상을 완전히 고정해야 합니다.
재료 두께보다 굽힘 반경을 더 엄격하게 지정하면 균열이 발생합니다. 이러한 위험은 6061-T6 알루미늄과 같은 단단한 합금에서 특히 높습니다. 굽힘 외부가 최대 인장 강도 이상으로 늘어나면 재료가 파손됩니다. 이를 완화하려면 부품 전체의 굽힘 반경을 표준화하여 기계 설정 시간을 줄이세요. 날카로운 굽힘이나 복잡한 성형이 필요한 부품에는 5052 알루미늄 또는 냉간 압연강과 같은 성형 가능한 합금을 활용하십시오. 6061-T6을 사용해야 하는 경우 실패를 방지하려면 훨씬 더 큰 굽힘 반경이 필요합니다.
구멍이나 슬롯을 굽힘선에 너무 가깝게 배치하면 성형 과정에서 형상 왜곡이 발생합니다. 금속이 다이 위로 늘어남에 따라 근처의 구멍이 원형 밖으로 당겨져 공차가 손상되고 하드웨어 삽입이 방지됩니다. 굽힘 반경에서 구멍 가장자리까지 재료 두께의 2.5~3배 최소 거리를 유지하십시오. 이렇게 하면 굽힘 중에 형상이 안정적으로 유지됩니다. 구멍이 굽은 부분에 가까워야 하는 경우 성형 후 구멍을 뚫어야 할 수 있으며, 이로 인해 보조 작업이 추가되고 비용이 증가합니다.
중요하지 않은 치수를 과도하게 허용하면 프로토타입 비용이 기하급수적으로 증가합니다. 구부러진 판금 부품에 대한 가공 공차가 요구되면 제작자는 느린 수동 검사 및 조정 주기를 겪게 됩니다. 중요한 결합 표면에만 엄격한 공차를 적용하십시오. 다른 모든 치수에 대해서는 표준 판금 공차(일반적으로 +/- 0.005~0.010인치)를 따릅니다. 이 접근 방식은 정밀도와 제조 효율성의 균형을 유지합니다. 판금 도면에 블랭킷 +/- 0.001인치 공차 블록을 적용하지 마십시오.
절곡기 설정 변경을 최소화하려면 굽힘 반경을 일관되게 유지하십시오.
모든 플랜지가 V-다이 개구부에 걸쳐 있을 만큼 충분히 긴지 확인하십시오.
왜곡을 방지하려면 컷아웃과 구멍을 굽힘선에서 멀리 배치합니다.
가능하면 여러 조각을 용접하는 대신 단일 시트로 부품을 설계하십시오.
맞춤형 가공 지연을 방지하려면 표준 하드웨어 크기를 지정하세요.
인건비와 준비 시간에 대한 원자재 비용의 비율을 분석하는 것이 중요합니다. 프로토타입 제작에서는 설정 시간이 재료비보다 더 중요한 경우가 많습니다. 레이저 프로그래밍, 절곡기 구성, 초도품 검사 수행에는 상당한 노동 시간이 소요됩니다. 저렴한 냉간 압연강으로 만든 부품은 6가지 굽힘 설정과 맞춤형 고정 장치 제작이 필요한 경우 여전히 비용이 많이 들 수 있습니다. 실제 금속 비용은 5달러일 수 있지만 엔지니어링 및 설정 시간에는 수백 달러가 소요될 수 있습니다.
다중 굽힘 설정, 맞춤형 툴링 요구 사항 및 수동 용접으로 인해 리드 타임이 크게 연장됩니다. 간단한 브래킷은 이틀 안에 배송될 수 있습니다. 연삭, 하드웨어 삽입 및 분체 코팅이 필요한 완전히 용접된 다중 부품 섀시의 경우 리드 타임이 1~2주로 늘어납니다. 프로토타입 단계에서 2차 작업을 최소화하면 테스트가 가속화되고 초기 비용이 절감됩니다. 용접 조인트를 리벳 플랜지로 교체할 수 있다면 프로토타입 일정에 소요되는 시간을 절약할 수 있습니다.
기성 하드웨어를 지정하면 프로젝트가 일정대로 유지됩니다. 표준 PEM 너트 및 스탠드오프는 쉽게 사용할 수 있습니다. 맞춤형 가공 인서트가 필요하면 조달이 지연되고 전체 비용이 상승합니다. 조립 중 빠른 가용성과 원활한 통합을 보장하려면 가능할 때마다 표준 하드웨어 카탈로그를 중심으로 설계하세요. 프로토타입에 해외에서 배송되는 특수 미터법 스탠드오프가 필요한 경우 전체 테스트 일정이 중단됩니다.
공급업체가 신속한 일회성 프로토타입만 제공하는지, 아니면 정확한 프로토타입 프로세스를 소량 생산 실행으로 확장할 수 있는지 평가합니다. 속도에만 최적화된 공장에서는 부품을 신속하게 배송하기 위해 확장 불가능한 방법을 사용할 수 있습니다. 강력한 파트너는 완전한 재설계 없이 시험 생산으로 쉽게 전환하는 프로세스를 사용하여 격차를 해소합니다. 귀하는 승인된 프로토타입을 가져와 동일한 평면 패턴 및 굽힘 프로그램을 사용하여 즉시 50개의 장치 배치를 실행할 수 있는 제작자를 원합니다.
다양한 디자인 형식을 수집하는 파트너의 능력을 평가합니다. 최고의 제작자는 대략적인 손 스케치와 2D PDF 인쇄부터 STEP, IGES 또는 SolidWorks와 같은 완전히 정의된 3D CAD 파일에 이르기까지 모든 작업을 수행합니다. 이는 대략적인 개념을 DFM 지원 모델로 변환하여 강력한 엔지니어링 지원을 제공합니다. 이러한 다재다능함 덕분에 내부 제도 능력에 관계없이 아이디어가 발전할 수 있습니다. 좋은 가게에서는 금속을 절단하기 전에 STEP 파일에서 플랫 패턴 오류를 찾아냅니다.
공급업체의 기계 및 소프트웨어 기능을 평가합니다. 복잡한 성형 순서를 효율적으로 처리하는 다축 프레스 브레이크를 찾아보세요. 자재 처리 타워를 갖춘 자동 레이저 절단기는 속도와 일관성에 대한 약속을 보여줍니다. 또한 소프트웨어는 기본 CAD 파일을 수용하고 자동화된 평면 패턴 생성을 수행하여 프로그래밍 오류를 줄이고 화면에서 기계로의 전환을 가속화해야 합니다. 오프라인 프로그래밍 기능을 갖춘 현대식 절곡기를 사용하면 작업장은 실제 기계를 연결하기 전에 굽힘 공정을 디지털 방식으로 시뮬레이션할 수 있습니다.
프로토타입의 경우에도 품질 보증은 협상할 수 없습니다. FAI(초도품 검사) 보고서를 포함한 검사 보고 기능을 검증합니다. 올바른 합금을 테스트하고 있음을 보장하기 위해 재료 인증을 제공해야 합니다. 항공우주 분야의 AS9100 또는 일반 제조 분야의 ISO 9001과 같은 업계 표준 준수는 일관되고 정확한 부품을 제공할 수 있는 성숙한 품질 관리 시스템을 나타냅니다. 내부 테스트를 시작하기 전에 프로토타입이 치수 요구 사항을 충족한다는 문서화된 증거가 필요합니다.
판금 프로토타입 제작은 생산 툴링에 착수하기 전에 인클로저, 브래킷, 섀시 및 구조적 구성 요소를 검증하는 데 여전히 중요한 단계입니다. 개발 주기 초기에 DFM, 재료 선택, 제조 프로세스 및 품질 관리를 최적화함으로써 제조업체는 엔지니어링 위험을 줄이고 제품 개발 시간을 단축하며 프로토타입에서 생산으로 원활하게 전환할 수 있습니다.
Wuxi Ingks Metal Parts는 다양한 산업 분야의 고객을 위한 맞춤형 판금 제조, 정밀 CNC 가공, 금속 스탬핑 및 신속한 프로토타이핑 서비스를 전문으로 합니다. 숙련된 엔지니어, 첨단 제조 장비 및 엄격한 품질 관리를 통해 회사는 고객이 더 짧은 리드 타임과 안정적인 제조 지원을 통해 고품질의 생산 준비가 완료된 금속 부품을 개발할 수 있도록 지원합니다.
현재 3D CAD 모델을 검토하고 굽힘 반경이 빡빡하거나 굽힘선에 너무 가까운 구멍이 있는지 확인하세요.
최종 설계를 STEP 파일로 내보내고 중요 공차가 명확하게 표시된 동반 2D PDF 도면을 생성합니다.
PEM 너트 또는 스탠드오프와 같은 필요한 모든 표준 하드웨어를 자세히 설명하는 자재 명세서(BOM)를 작성하십시오.
포괄적인 DFM 검토 및 견적 요청(RFQ)을 위해 전체 문서 패키지를 자격을 갖춘 제조 파트너에게 제출하십시오.
A: 레이저 절단과 기본적인 굽힘만 필요한 간단한 부품의 경우 표준 리드타임은 2~5일입니다. 용접, 하드웨어 삽입 또는 분체 코팅과 같은 특수 표면 마감 처리가 포함된 복잡한 조립의 경우 일반적으로 리드 타임이 1~2주로 늘어납니다.
A: 일반적인 재료로는 성형성이 뛰어난 알루미늄 5052, 내식성을 위한 스테인레스 스틸 304 및 316, 구조적 강도를 위한 냉간압연강판, 전기 전도성을 위한 구리 등이 있습니다. 재료 선택은 최종 부품의 기능적 요구 사항에 따라 크게 달라집니다.
A: 소프트 툴링은 범용 기성 프레스 브레이크 다이와 레이저 커터를 활용하여 맞춤형 고정 장치 없이 부품을 형성하므로 프로토타입 제작에 비용 효율적입니다. 하드 툴링에는 대량 생산을 위해 설계된 맞춤형 스탬핑 다이 제조가 포함되므로 상당한 초기 투자가 필요합니다.
A: 제조 가능성을 위한 설계(DFM)는 굽힘 반경을 표준화하고, 굽힘 선에서 떨어진 적절한 구멍 배치를 보장하며, 지나치게 엄격한 공차를 피함으로써 비용을 절감합니다. 이를 통해 기계 설정 시간이 최소화되고 재료가 찢어지는 것을 방지하며 수동 재작업이 필요하지 않습니다.
답변: 3D 프린팅은 개념적 모델에는 탁월하지만, 정확한 등방성 기계적 특성, 열 전도성 또는 성형된 금속의 구조적 동작을 복제할 수는 없습니다. 부품이 실제 하중을 견뎌야 하는 기능 테스트에는 판금 프로토타이핑이 필요합니다.
