기계 부품을 고정할 때 잠금 핀, 코터 핀, 클레비스 핀과 같은 패스너는 다양한 산업 분야에서 필수적입니다. 이러한 각 핀은 특정 목적으로 사용되며 작업에 올바른 핀을 사용하려면 차이점, 용도 및 장점을 이해하는 것이 중요합니다. 제조, 자동차, 항공우주 또는 안전한 고정이 필요한 기타 산업에 관계없이 적절한 핀을 선택하면 기계의 안전성, 효율성 및 수명에 큰 영향을 미칠 수 있습니다.
이 종합 가이드에서는 간의 주요 차이점을 살펴보고 해당 기능, 장점 및 각 유형이 뛰어난 특정 응용 분야를 검토합니다. 잠금 핀 , 코터 핀, 클레비스 핀 이 글을 마치면 귀하의 필요에 가장 적합한 핀을 선택할 때 정보에 입각한 결정을 내릴 수 있는 지식을 갖추게 될 것입니다.
잠금 핀 , 코터 핀 및 클레비스 핀은 모두 구성 요소를 제자리에 고정하고 우발적인 분해를 방지하는 데 사용되는 기계식 패스너입니다. 각 핀은 약간 다른 방식으로 작동하며 다양한 유형의 고정 요구 사항에 적합합니다.

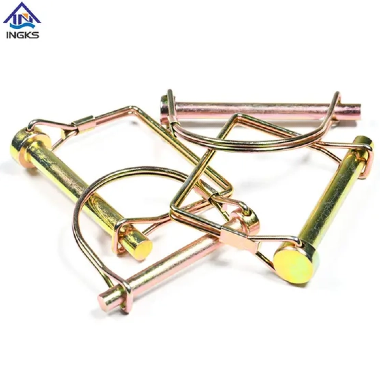

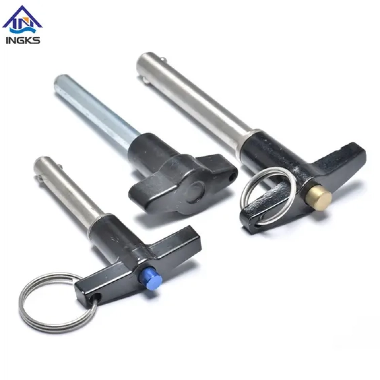

잠금 핀은 두 구성 요소를 구멍에 삽입하고 잠금 메커니즘을 사용하여 제자리에 고정함으로써 두 구성 요소를 고정하도록 설계된 다목적 패스너입니다. 이 메커니즘에는 핀이 제 위치에 안전하게 유지되도록 하는 스프링 장착 볼, 클립 또는 기타 잠금 장치가 포함될 수 있습니다. 잠금 핀은 자동차, 산업, 항공우주 응용 분야에서 일반적으로 사용됩니다.
분할 핀이라고도 알려진 코터 핀은 가장 기본적이고 널리 사용되는 패스너 유형 중 하나입니다. 일반적으로 스테인리스강이나 연강으로 만들어지며 너트나 볼트를 고정하는 데 사용됩니다. 고정핀의 구멍에 분할핀을 삽입하여 구부려서 빠지는 것을 방지합니다. 코터 핀은 임시 또는 반영구적 패스너가 필요한 저응력 응용 분야에 자주 사용됩니다.
클레비스 핀은 일반적으로 핀이 클레비스(포크형 또는 U자형 구성 요소)를 통과하는 기계 시스템의 맥락에서 두 구성 요소를 연결하는 데 사용됩니다. 클레비스 핀은 코터 핀이나 고정 클립으로 고정되며 연결이 안전하면서도 제거 가능해야 하는 상황에서 자주 사용됩니다. 이 핀은 건설 기계, 농업, 자동차 시스템과 같은 고강도 응용 분야에 일반적으로 사용됩니다.
세 핀 모두 구성 요소를 고정하는 동일한 기본 기능을 제공하지만 다르게 작동하며 서로 다른 애플리케이션에 적합합니다.
잠금 핀은 일반적으로 두 구성 요소와 정렬되는 구멍에 삽입됩니다. 핀의 잠금 장치는 일단 삽입되면 맞물려 사용자가 적극적으로 장치를 풀지 않는 한 핀이 빠지는 것을 방지합니다. 일부 잠금 핀에는 푸시 버튼 해제 기능이 있는 반면, 다른 잠금 핀에는 홈에 고정되는 스프링 장착 볼이 사용됩니다.
작동 방식 :
핀은 두 구성 요소의 구멍이나 슬롯에 삽입됩니다.
잠금 장치(스프링이 장착된 볼이나 클립 등)를 통해 핀이 제자리에 고정됩니다.
잠금을 해제하거나 버튼(퀵 릴리스 핀의 경우)을 눌러 핀을 제거할 수 있습니다.

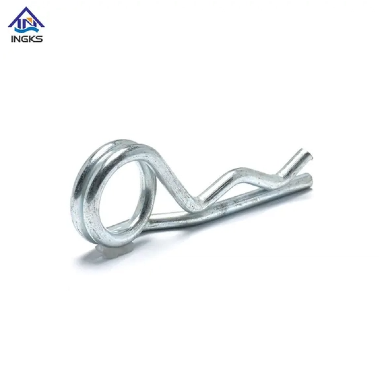

코터 핀에는 구멍을 통해 삽입한 후 제자리에 고정하기 위해 구부러진 두 개의 갈래가 있습니다. 핀은 일반적으로 볼트나 샤프트의 구멍에 넣은 다음 구부러져 나오는 것을 방지합니다. 이 잠금 메커니즘은 간단하고 효과적이므로 코터 핀은 응력이 낮은 응용 분야에 이상적입니다.
작동 방식 :
분할 핀은 패스너나 샤프트의 구멍을 통해 삽입됩니다.
핀의 두 갈래가 구부러져 있어 제자리에 고정됩니다.
코터핀은 너트나 볼트가 느슨해지는 것을 방지하기 위해 함께 사용되는 경우가 많습니다.
클레비스 핀은 클레비스(포크형 부품)를 통해 삽입되며 코터 핀이나 고정 클립으로 고정됩니다. 이 디자인은 두 구성 요소 간의 안정적이고 안전한 연결을 보장합니다. 클레비스 핀은 더 강한 연결이 필요한 중부하 작업에 자주 사용됩니다.
작동 방식 :
클레비스 핀은 클레비스 또는 포크형 부품의 구멍을 통해 삽입됩니다.
고정 핀 또는 클립은 클레비스 핀을 제자리에 단단히 고정합니다.
클립이나 고정 핀을 풀어 클레비스 핀을 제거할 수 있습니다.
세 가지 유형의 핀은 모두 구성 요소를 고정하는 목적으로 사용되지만 디자인, 잠금 메커니즘 및 이상적인 사용 사례가 다릅니다. 이러한 차이점을 이해하는 것이 애플리케이션에 적합한 핀을 선택하는 데 중요합니다.
잠금 핀 : 스프링이 장착된 볼, 클립 또는 버튼 메커니즘을 사용하여 핀을 제자리에 안전하게 유지합니다. 이러한 핀을 사용하면 빠른 삽입과 제거가 가능하므로 자주 조정해야 하는 응용 분야에 이상적입니다.
코터 핀 : 핀을 제자리에 고정하기 위해 구부러진 갈래가 있는 단순하고 기계적인 디자인입니다. 코터핀은 임시 또는 반영구적 고정이 필요한 상황에서 가장 잘 사용됩니다.
클레비스 핀 : 일반적으로 고정 클립 또는 코터 핀과 함께 사용되는 클레비스 핀은 고강도 응용 분야에서 안전한 연결을 제공합니다.
잠금 핀 : 빠르고 도구가 필요 없는 설치 및 제거 기능을 제공하므로 빈번한 조립 및 분해에 이상적입니다.
코터 핀 : 설치가 쉽지만 핀을 고정하려면 갈래를 구부려야 합니다. 제거는 조금 더 어려울 수 있으며 도구가 필요할 수 있습니다.
클레비스 핀 : 설치가 쉽지만 보안을 위해 고정 클립이나 코터 핀이 필요합니다. 이는 중부하 작업에 이상적이지만 잠금 핀에 비해 제거 시간이 약간 더 걸릴 수 있습니다.
잠금 핀 : 강도가 높으며 스테인리스강이나 탄소강과 같은 재료로 만들어지는 경우가 많습니다. 안전하고 안정적인 고정이 필요한 용도에 적합합니다.
코터 핀 : 일반적으로 저부하 애플리케이션에 사용됩니다. 잠금 핀이나 클레비스 핀만큼 강하지는 않지만 가벼운 작업에 이상적입니다.
클레비스 핀 : 클레비스 핀은 중부하 작업용으로 설계되었으며 강도와 내구성으로 잘 알려져 있습니다. 그들은 일반적으로 농업, 건설, 자동차와 같은 산업에서 사용됩니다.
각 핀 유형에는 프로젝트의 특정 요구 사항에 따라 고유한 응용 프로그램 세트가 있습니다. 다음은 각 핀 유형의 가장 일반적인 용도 중 일부입니다.
자동차 : 잠금 핀은 일반적으로 자동차 시스템에서 서스펜션 부품, 엔진 부품, 배기 시스템과 같은 부품을 고정하는 데 사용됩니다.
산업 장비 : 잠금 핀은 작동 중에는 부품을 고정해야 하지만 유지 관리를 위해 제거해야 하는 중장비에 사용됩니다.
항공우주 : 잠금 핀은 자주 조정하거나 교체해야 하는 부품을 고정하기 위해 항공기 조립 및 유지 관리에도 사용됩니다.
농업 장비 : 코터핀은 트랙터, 수확기, 쟁기 등 농업 기계의 너트와 볼트를 고정하는 데 사용됩니다.
자동차 : 코터 핀은 자동차 응용 분야에서 흔히 볼 수 있으며 바퀴, 차축, 샤프트와 같은 부품을 고정합니다.
일반 기계 : 코터 핀은 볼트 및 기타 패스너가 제자리에 안전하게 유지되도록 하기 위해 일반 기계 및 소형 공구에 자주 사용됩니다.
건설 기계 : 클레비스 핀은 견고하고 안전한 연결이 필요한 구성 요소를 고정하기 위해 크레인, 불도저, 굴삭기와 같은 건설 장비에 일반적으로 사용됩니다.
농업 기계 : 클레비스 핀은 안정성과 내구성을 유지하기 위해 높은 응력 연결이 필요한 농업 장비에 자주 사용됩니다.
항공우주 : 클레비스 핀은 항공우주 시스템에서 착륙 장치 및 날개 조립품과 같은 중요한 응용 분야의 구성 요소를 고정하는 데 사용됩니다.
애플리케이션에 적합한 핀 유형을 선택하는 것은 부하 요구 사항, 사용 빈도 및 환경 조건을 포함한 여러 요소에 따라 달라집니다. 잠금 핀, 코터 핀, 클레비스 핀 중에서 선택할 때 고려해야 할 몇 가지 주요 사항은 다음과 같습니다.
응용 분야에 높은 하중이나 응력이 수반되는 경우 일반적으로 클레비스 핀이나 잠금 핀이 더 나은 선택입니다. 코터 핀은 저부하 애플리케이션에 더 적합합니다.
빈번한 조립 및 분해가 필요한 응용 분야의 경우 고정 클립이 있는 퀵 릴리스 잠금 핀 또는 클레비스 핀이 이상적일 수 있습니다. 코터 핀은 분해가 자주 발생하지 않는 응용 분야에 더 적합합니다.
핀이 사용될 환경을 고려하십시오. 실외 또는 부식성 환경의 경우 내식성 때문에 스테인리스 스틸 또는 아연 도금 핀이 선호됩니다. 클레비스 핀과 잠금 핀은 강도 때문에 열악한 조건에서 선호되는 경우가 많습니다.
잠금 핀, 코터 핀 및 클레비스 핀은 각각 구성 요소를 고정하고 기계 및 장비의 신뢰성과 안전성을 보장하는 데 중요한 역할을 합니다. 이러한 핀의 차이점, 장점, 최상의 용도를 이해하면 비즈니스 요구 사항에 적합한 고정 솔루션을 선택하는 데 도움이 됩니다. 자동차, 농업, 산업, 항공우주 장비 등 어떤 작업을 하든 올바른 핀을 선택하면 시스템의 안전성, 수명 및 기능성이 보장됩니다.
Wuxi Ingks Metal Parts Co., Ltd.에서는 잠금 핀, 코터 핀 및 클레비스 핀을 포함한 고품질 고정 솔루션을 전문적으로 제공합니다. 당사의 내구성 있고 신뢰할 수 있는 제품은 다양한 산업의 요구 사항을 충족하도록 설계되어 장비가 안전하고 효율적으로 작동하도록 보장합니다.
Q: 분할핀과 잠금핀의 주요 차이점은 무엇입니까?
A: 코터 핀은 일반적으로 가벼운 고정에 사용되며 갈래를 구부려 고정되는 반면, 잠금 핀은 더 높은 강도와 내구성을 위해 스프링 장착 볼 메커니즘과 안전하게 연결되도록 설계되었습니다.
Q: 언제 코터 핀이나 잠금 핀 위에 클레비스 핀을 사용해야 합니까?
A: 클레비스 핀은 강력하고 안전한 고정이 필요한 중부하 작업에 이상적입니다. 그들은 일반적으로 기계, 농업 장비 및 건설 시스템에 사용됩니다.
Q: 분할핀을 어떻게 제거하나요?
답변: 코터 핀을 제거하려면 갈래를 곧게 펴고 핀을 구멍에서 빼내기만 하면 됩니다. 이는 간단한 과정이지만 갈래를 뒤로 구부리려면 펜치가 필요할 수 있습니다.
Q: 잠금핀이 분할핀보다 비싸나요?
A: 예, 잠금 핀은 고급 잠금 메커니즘으로 인해 더 비싼 경향이 있지만 더 높은 수준의 보안과 내구성을 제공하므로 더 까다로운 응용 분야에 적합합니다.
