기계식 조인트용 볼 잠금 핀을 지정할 때 올바른 그립 길이를 선택하는 것이 중요합니다. 핀은 결합된 재료 두께를 수용해야 하며 잠금 메커니즘이 설계된 대로 맞물릴 수 있어야 합니다.
핀이 너무 짧으면 올바르게 잠기지 않을 수 있습니다. 부적합한 그립 길이는 원치 않는 움직임을 일으키거나 근처 구성 요소를 방해할 수도 있습니다. 이러한 문제는 조립 문제, 추가 마모 및 계획되지 않은 유지 관리로 이어질 수 있습니다.
이 가이드에서는 그립 길이를 정의하고, 조인트 두께를 계산하고, 공차를 고려하고, 고정 및 조정 가능한 볼 잠금 핀을 비교하는 방법을 설명합니다.
목차
치수 참조 확인: 제조업체의 도면을 사용하여 특정 핀에 대한 그립 길이가 어떻게 정의되는지 식별합니다.
전체 접합부 측정: 핀이 통과해야 하는 모든 플레이트, 브래킷 및 기타 구성 요소를 포함합니다.
공차 고려: 관련 코팅 및 제조 변형을 포함하여 예상되는 조인트 두께 범위를 평가합니다.
잠금 결합 확인: 삽입 후 잠금 요소가 의도한 위치에 도달할 수 있는지 확인합니다.
전체 애플리케이션 확인: 핸들 여유 공간, 조인트 형상, 하중 요구 사항 및 제조업체 사양을 고려하십시오.
그립 길이는 볼 잠금 핀이 수용하도록 설계된 사용 가능한 조인트 두께를 나타냅니다. 이는 플레이트, 브래킷, 고정 장치 또는 기타 연결된 구성 요소용 핀을 선택할 때 중요한 치수입니다.
그러나 그립 길이를 전체 핀 길이와 혼동해서는 안 됩니다. 전체 길이에는 손잡이, 생크, 잠금 요소 및 삽입 팁이 포함될 수 있습니다. 그립 길이는 제조업체가 지정한 치수 참조를 따릅니다.
교체품을 측정하거나 주문하기 전에 항상 도면에서 정확한 모델을 확인하십시오.
INGKS 퀵 릴리스 핀을 탐색하여 사용 가능한 핀 구성을 비교하고 귀하의 애플리케이션에 적합한 제품을 식별하십시오.
측정하기 전에 제조업체의 도면에서 그립 길이 치수를 찾으십시오. 지정된 기준면을 식별하고 핀의 어느 부분이 사용 가능한 접합 두께에 해당하는지 확인합니다.
모든 볼 잠금 핀이 동일한 측정 지점을 사용한다고 가정하지 마십시오. 디자인은 핸들 형상, 숄더 구성 및 잠금 메커니즘이 다를 수 있습니다.
기존 핀을 확인할 때:
제품 모델을 식별하거나 치수 도면을 얻으십시오.
그립 길이 치수와 해당 참조점을 찾습니다.
도면의 지정된 참조를 사용하여 핀을 측정합니다.
결과를 공칭 치수 및 제조 공차와 비교하십시오.
시각적 추정치나 전체 종단 간 길이에만 의존하지 마십시오.
핀이 통과해야 하는 모든 구성 요소를 측정합니다. 여기에는 플레이트, 브래킷, 장착 탭 및 조인트의 기타 부품이 포함될 수 있습니다.
간단한 조립의 경우 공칭 접합 두께는 다음과 같이 계산할 수 있습니다.
공칭 접합 두께 = 접합된 모든 구성요소의 공칭 두께의 합
예를 들어, 두 개의 강판으로 이루어진 접합을 생각해 보십시오.
플레이트 A: 0.500인치
플레이트 B: 0.250인치
공칭 결합 두께는 다음과 같습니다.
0.500 + 0.250 = 0.750인치
이 값은 시작점이며 최종 그립 길이 사양이 반드시 필요한 것은 아닙니다. 실제 부품 두께, 코팅 및 제조 공차로 인해 총계가 변경될 수 있습니다.
가능한 경우 조립된 구성요소를 측정합니다. 핀이 여러 생산 어셈블리에 맞아야 하는 경우 예상되는 최소 및 최대 접합 두께를 계산하십시오.
조인트의 실제 두께는 공칭 CAD 치수와 다를 수 있습니다. 시트 재료 공차, 가공 변형, 페인트, 분체 코팅 및 도금이 최종 맞춤에 영향을 미칠 수 있습니다.
최악의 경우 최대 두께 확인을 위해 각 관련 부품의 최대 허용 두께와 조립된 두께를 증가시키는 코팅을 추가합니다.
접합에 다음 치수가 포함되어 있다고 가정합니다.
요소 | 공칭 두께 | 긍정적인 관용 |
|---|---|---|
플레이트 A | 0.500인치 | +0.015인치 |
플레이트 B | 0.250인치 | +0.010인치 |
조인트 전반에 걸친 코팅 여유 | — | +0.010인치 |
최대 예상 접합 두께는 다음과 같습니다.
플레이트 A: 0.500 + 0.015 = 0.515인치
플레이트 B: 0.250 + 0.010 = 0.260인치
코팅 허용량: 0.010인치
최대 예상 접합 두께 = 0.515 + 0.260 + 0.010 = 0.785인치
이 예에서는 코팅 여유가 관련 결합 표면 전체의 총 증가를 나타낸다고 가정합니다. 실제 설계에서는 코팅된 표면과 서로 접촉하는 방식에 따라 코팅 두께를 계산합니다.
여러 공차 부품이 포함된 어셈블리의 경우 최악의 공차 누적은 핀이 수용해야 하는 최대 두께를 설정하는 데 도움이 될 수 있습니다. 적절한 경우 엔지니어는 설계 요구 사항에 따라 다른 통계 방법을 사용할 수 있습니다.
조인트 두께 범위를 알고 나면 이를 선택한 핀의 그립 길이 옵션 및 치수 사양과 비교하십시오.
모든 적용에 보편적 여유 여유를 추가하지 마십시오. 그립 길이와 조인트 두께 사이에 필요한 관계는 제조업체의 설계, 잠금 메커니즘, 조인트 형상 및 작동 요구 사항에 따라 다릅니다.
다음 선택 프로세스를 사용하십시오.
해당되는 경우 공칭, 최소 및 최대 접합 두께를 결정합니다.
그립 길이에 대한 제조업체의 정의와 허용 오차를 확인하세요.
삽입 후 잠금 요소가 의도한 위치에 맞물릴 수 있는지 확인하십시오.
핸들이나 숄더가 어셈블리에 올바르게 안착되는지 확인하십시오.
핀 끝 간격과 주변 구성 요소를 확인하십시오.
선택한 모델이 애플리케이션의 로드 및 보존 요구 사항을 충족하는지 확인합니다.
긴 핀이 자동으로 더 나은 선택은 아닙니다. 길이가 너무 길면 원치 않는 움직임이 발생하거나 인접한 부품을 방해할 수 있습니다. 최종 선택은 지정된 그립 범위 및 실제 관절 형상과 일치해야 합니다.
올바른 그립 길이는 안정적인 핀 연결의 한 부분일 뿐입니다. 잠금 요소는 의도한 대로 결합되어야 하며 핀은 조인트의 하중 경로에 적합해야 합니다.
잠금 요소는 의도한 잠금 위치에 도달하지 않고 조인트 내에 남아 있을 수 있습니다. 이로 인해 올바른 결합이 방지되고 의도하지 않은 제거가 발생할 수 있습니다.
핀을 승인하기 전에 제품 설계에서 요구하는 대로 잠금 요소가 관련 결합 표면을 통과하는지 확인하십시오.
길이가 너무 길면 원치 않는 움직임이 발생하거나 근처 구성 요소에 간섭이 발생할 수 있습니다. 효과는 조인트 형상과 잠금 요소의 위치에 따라 달라집니다.
또한 조인트의 전단면과 핀의 하중 지지 부분 사이의 관계를 검사합니다. 모든 핀의 내부 형상이 동일하거나 모든 팁의 강도 특성이 동일하다고 가정하지 마십시오.
하중을 지탱하는 용도의 경우 제조업체의 등급을 확인하고 조인트 설계를 확인하십시오. 핀 직경만으로는 안전한 작업 하중을 설정할 수 없습니다. 재료, 열처리, 핀 구성, 전단면 배열, 굽힘 및 피로도 성능에 영향을 미칠 수 있습니다.
고정 및 조정 가능한 디자인은 다양한 애플리케이션 요구 사항을 충족합니다. 올바른 옵션은 필요한 그립 범위, 조정 빈도, 구조 설계 및 사용 가능한 제품 사양에 따라 다릅니다.
선택 요인 | 고정 그립 핀 | 조정 가능한 핀 |
|---|---|---|
그립 설정 | 제조된 치수에 따라 정의됨 | 디자인의 지정된 범위 내에서 조정될 수 있습니다 |
일반적인 응용 | 예측 가능한 두께의 조인트 | 효과적인 그립의 변화가 필요한 용도 |
Setup | 올바른 카탈로그 크기를 선택하세요. | 지침에 따라 조정을 설정하고 확인합니다. |
부하 확인 | 선택한 모델의 등급을 확인하세요 | 해당 조정 설정에서 등급을 확인하세요. |
구매 | 표준 카탈로그 옵션으로 소싱을 단순화할 수 있습니다. | 조정 가능 범위 및 모델 리드타임 확인 |
고정 핀이 항상 더 강하다거나 조정 가능한 핀이 항상 더 긴 리드 타임을 갖는다고 가정하지 마십시오. 실제 제품 디자인, 정격 하중, 사용 가능한 치수 및 배송 요구 사항을 비교하십시오.

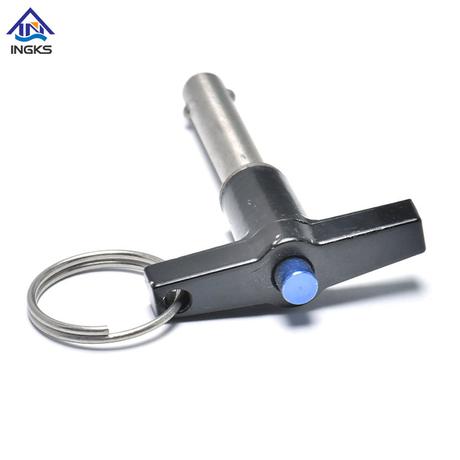

고정 그립 옵션의 경우 INGKS 링 버튼 핸들 퀵 릴리스 볼 잠금 핀을 검토하세요 . 특정 조인트에 맞추기 전에 도면과 사양을 확인하십시오.
핀의 그립 길이는 정확할 수 있지만 핸들이 근처 벽, 브래킷 또는 오목한 표면에 닿으면 제대로 장착되지 않을 수 있습니다.
핸들의 치수와 작동 범위를 확인하십시오. 핸들이 의도한 안착 위치에 도달할 수 있는지, 해제 장치에 접근 가능한 상태인지 확인하십시오.
온도는 핀과 결합된 구성요소의 치수를 변경할 수 있습니다. 변화의 정도와 방향은 재료, 형상, 작동 온도에 따라 달라집니다.
상당한 온도 변화에 노출된 애플리케이션의 경우 예상되는 치수 변화를 평가하고 핀이 여전히 올바르게 맞물리고 풀릴 수 있는지 확인하십시오.
먼지, 진흙, 얼음, 부식 및 기타 오염 물질은 핀 삽입 및 잠금 작동에 영향을 미칠 수 있습니다. 그립 길이를 늘리는 것만으로는 더러운 환경에서 안정적인 작동이 보장되지 않습니다.
재료 선택, 보호 조치, 청소 접근 및 유지 관리 요구 사항을 고려하십시오. 오염이 잠금에 영향을 미칠 수 있는 대표적인 작동 조건에서 핀을 검증하십시오.
핀 도면 및 조립 도면에 사용된 단위를 항상 확인하십시오. 미터법과 영국식 단위를 변환하면 특히 표준 카탈로그 치수를 선택할 때 반올림 오류가 발생할 수 있습니다.
하나의 단위계에서 일관되게 계산을 수행합니다. 필요한 경우에만 변환하고 제조업체의 실제 치수 및 공차를 기준으로 최종 선택을 확인하십시오.
실수 | 잠재적인 결과 | 권장 조치 |
|---|---|---|
그립 길이 대신 전체 길이 사용 | 맞지 않거나 불완전한 잠금 맞물림 | 모델별 도면 사용 |
제조 공차 무시 | 핀이 모든 생산 어셈블리를 수용할 수는 없습니다. | 관련 두께 범위 계산 |
범용 클리어런스 마진 적용 | 선택한 그립 길이가 디자인과 맞지 않을 수 있습니다. | 제품 사양 및 공동 요구 사항을 따르십시오. |
핸들 간섭 무시 | 어깨가 제대로 안착되지 않을 수 있습니다. | 주변 작업 공간을 확인하세요. |
직경만으로 선택 | 로드 또는 보존 요구 사항이 충족되지 않을 수 있습니다. | 핀 등급을 확인하고 조인트 설계를 완료하세요. |
미터법과 영국식 치수 혼합 | 선택한 사이즈가 적합하지 않을 수 있습니다. | 주문 전 단위 및 실제 치수를 확인하세요. |
올바른 볼 잠금 핀 그립 길이를 선택하는 것은 전체 조인트를 측정하고 제조업체의 치수 참조를 확인하는 것부터 시작됩니다.
부품 공차 및 관련 코팅을 고려한 다음 결과 두께 범위를 선택한 모델의 그립 길이 옵션과 비교하십시오. 설계를 승인하기 전에 잠금 결합, 핸들 간격, 전단면 위치 및 제조업체의 하중 등급을 확인하십시오.
조달 및 엔지니어링 팀의 경우 명확한 사양에는 필요한 그립 길이, 핀 직경, 재료, 잠금 스타일, 치수 공차 및 작동 조건이 포함되어야 합니다.
INGKS 퀵 릴리스 핀을 탐색하여 사용 가능한 구성을 검토하세요. 특정 용도의 경우 적절한 핀 치수를 확인할 수 있도록 조립 도면 및 작동 요구 사항을 제공하십시오.
제조업체의 도면에 정의된 그립 길이 기준점을 사용하십시오. 전체 길이 또는 일반적인 핸들-볼 측정이 모든 설계에 적용된다고 가정하지 마십시오.
결합된 모든 구성 요소의 결합된 두께를 측정하고, 관련 코팅 및 제조 공차를 고려하고, 그 결과를 제조업체의 그립 길이 사양 및 잠금 요구 사항과 비교합니다.
아니요. 핀이 길면 원치 않는 움직임이 발생하거나 근처 구성 요소를 방해할 수 있습니다. 표준 크기를 선택하기 전에 선택한 모델의 그립 범위, 잠금 결합 및 조인트 형상을 확인하십시오.
잠금 요소는 설계된 대로 맞물릴 만큼 조인트를 충분히 확보하지 못할 수 있습니다. 그립 길이 참조와 제품 도면에 대한 잠금 요소의 위치를 확인하십시오.
고정 핀은 예측 가능한 두께의 조인트에 적합할 수 있습니다. 필요한 그립 범위가 변경되면 조정 가능한 디자인이 유용할 수 있습니다. 사용 가능한 모델의 실제 조정 범위, 정격 하중 및 작동 요구 사항을 비교하십시오.
